実践電気工事 パイロットの同時点滅結線

実践電気工事 パイロットの同時点滅結線(片切)

パイロットランプと片切スイッチを使った結線の
2回目は、パイロットランプの同時点滅結線の練習です。



パイロットランプ同時点滅結線は、
常時点灯よりも、実用的な結線ですから、
その活用範囲もより広がりますので、
みなさんが電気工事の現場で行うことも多いと思います。



一般的には、換気扇などの運転状況の確認が困難な場合などに
用いられることの多い結線です。



また倉庫などの閉め切った空間の照明の消し忘れ防止
などに用いられることもあります。

片切スイッチとパイロットランプの同時点滅結線



パイロットランプと照明を同時点滅させるためには、
電気の流れが、照明回路と同じだとゆうことですから、
もうお解かりですよね^^



それでは、まず単線図で確認してください。



パイロット同時点滅結線図(1



単線図だけを見れば、常時点灯のものと変りません。
つまり、ジョイント部分の結線方法も同じだとゆうことです。
それでは、なぜ同時点滅にすることができるのでしょうか?
その答えを、複線図から読み解いてみてください。

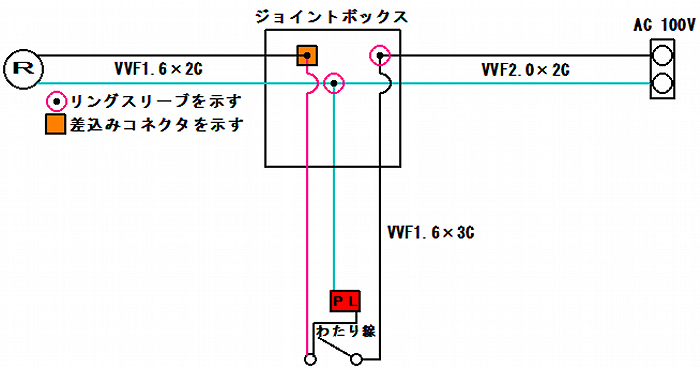

パイロット同時点滅結線図(2



複線図から読み解く片切とパイロットランプ併用結線の手順
  1. 100V電源の非接地側(黒)電線と片切スイッチからの黒電線を接続する。
  2. 100V電源の接地側(白)電線を負荷とパイロットランプの白電線に接続する。
  3. 負荷の黒電線と片切スイッチからの赤電線を接続する。
  4. 片切スイッチからパイロットランプにわたり線を接続し結線を完成させる。



ボックス内片切スイッチとパイロットランプの接続図

片切とパイロット結線図answer10-1

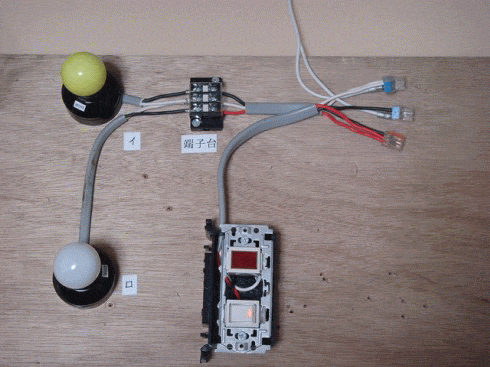

こうして完成した片切スイッチとパイロットランプの点滅状態が下のGIF写真アニメになります。



パイロット同時点滅結線図(4



パイロットランプと片切スイッチを併用した結線ですが、
前回の常時点灯状態と違って、照明やその他の機器と連動して
パイロットランプが点滅することで、
接続機器の運転状況や照明の消し忘れ防止などの効果が期待できます。



この結線は、冒頭で紹介した、
パイロットランプ付きスイッチの内部結線の基本となるものですから、
今回の結線で得られる動作は、パイロットランプ付きスイッチと同じです。
