実践電気工事 3路とパイロットの常時点灯結線

実践電気工事 パイロットの常時点灯結線(3路)

パイロットランプと3路スイッチを使った結線の
1回目は、パイロットランプの常時点灯結線の練習です。



パイロットランプ常時点灯結線の使用方法については、
片切スイッチとの併用で紹介しましたので、省略させていただきます。



3路スイッチとの併用では、使用機器の近くに居なくても、
電源の通電状態などが確認できるので、
突発的に電気が遮断されたときでも、
すぐに気付くことができるので、素早く復旧でき、
作業ロスを防ぐのにも役立つと思います。

3路スイッチとパイロットランプの常時点灯結線



パイロットランプを常時点灯させるためには、
パイロットランプに100V電源を常に供給しておく必要があります。
これは、片切スイッチで紹介したのと同じですから、
3路スイッチ双方にも同じように電源を供給しなくてはなりません。



それでは、まず単線図で確認してください。



3路パイロット常時点灯



単線図で見ると、実に単純なものですが、
片切スイッチのときとは、違って、3路スイッチの特性を理解していなければ、
その関係性が思い浮かばず、間違った結線になってしまうこともありますので、
正しく理解するためにも、複線図を自分で描いて、
電気の流れを確認するようにしてください。

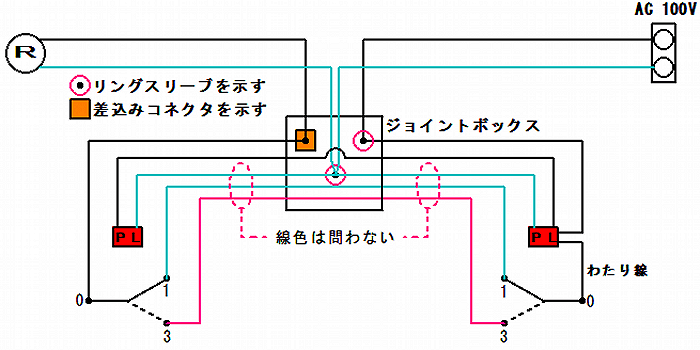

3路パイロット常時点灯(複線図)



複線図から読み解く3路とパイロットランプ併用結線の手順
  1. 100V電源の非接地側(黒)電線と両側のパイロットランプからの黒電線を接続する。
  2. 100V電源の接地側(白)電線を負荷と両側のパイロットランプの白電線に接続する。
  3. 負荷の黒電線と片側3路スイッチ(0)からの黒電線を接続する。
  4. 片側のパイロットランプと3路スイッチの(0)をわたり線で接続する。
  5. 3路スイッチの(1)(3)のわたり線を接続し結線を完成させる。



ボックス内3路スイッチとパイロットランプの接続図

3路パイロット常時点灯(複線図)



こうして完成した3路スイッチとパイロットランプの点滅状態が下のGIF写真アニメになります。



3路パイロット常時点灯結線図(13-4



パイロットランプと3路スイッチを併用した結線ですが、
常時点灯状態とするのですから、
片切スイッチのとき同様に、パイロットランプに100V電源を常時供給しなくてはなりませんから、
そのための結線を行う必要があるのは、同じです。
そのためには、3路スイッチの特徴を理解してくださいね。
3路スイッチの基本は、電源と負荷をそれぞれの3路スイッチに接続することですから、
それをふまえた、電気の流れを考え、結線しなくてはなりません。



でも、あまり深く考えないで、片切スイッチと同じように、
3路スイッチ一対で一つのスイッチだと考えれば、案外簡単に解ると思いますよ^^
