実践電気工事 3路とパイロットの同時点滅結線

実践電気工事 パイロットの同時点滅結線(3路)

パイロットランプと3路スイッチを使った結線の
2回目は、パイロットランプの同時点滅結線の練習です。



今回練習するパイロットランプの同時点滅結線は、
一般の住宅から、ビル、工場など幅広く活用されているものですから
電気工事士としては、いわば必須の結線だと言えるでしょう。



3路スイッチとの併用での使用例としては、
階段などへの設置などを思い浮かべる方が多いでしょう。
しかし昨今は、パイロットランプ付きスイッチの普及により、
パイロットランプを使ったスイッチの取付けは、
ほぼ無くなったと言っても過言ではないでしょう。
しかし、使用状況などによっては、
未だにお客様から依頼されることもあり、
知らないでは、済まされない結線であることには、変りはありません。



そのため、電気工事士技能試験などでは、多く出題される問題の一つです。

3路スイッチとパイロットランプの同時点滅結線



パイロットランプの同時点滅結線については、
片切スイッチとの併用の際に、練習しているので、
ここではあえて、触れることはしませんので、
3路スイッチの特徴を考えた上で、
みなさんでお考えください。



それでは、まず単線図で確認してください。



No.13 単線図



単線図では、あまりにも単純すぎて、
ちょっと想像がつかないかもしれませんが、
その秘密は、スイッチボックス内での接続にありますので、
ゆっくりと電気の流れを想像して、
複線図を描いてみてください。





さて、みなさんが描かれた複線図は、正解だったでしょうか?

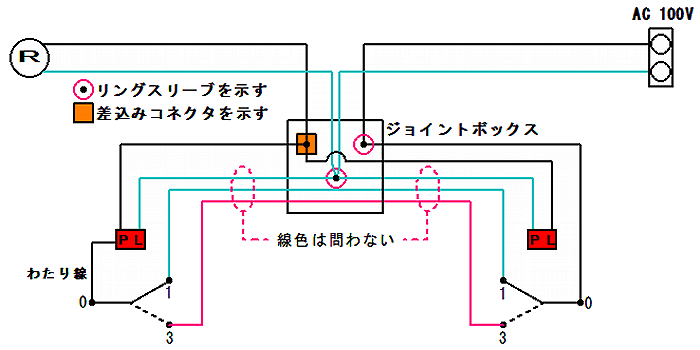

No.13 複線図



複線図から読み解く3路とパイロットランプ併用結線の手順
  1. 100V電源の非接地側(黒)電線と片側の3路スイッチ(0)からの黒電線を接続する。
  2. 100V電源の接地側(白)電線を負荷とパイロットランプからの白電線に接続する。
  3. 両側の3路スイッチ(1)(3)からの電線をそれぞれ接続する。
  4. 両側のパイロットランプからの黒電線と負荷の黒電線を接続する。
  5. 非接地線接続側と反対側の3路スイッチとパイロットランプを渡り線で接続する。



ボックス内3路スイッチとパイロットランプの接続図

No.13 結線図



こうして完成した3路スイッチとパイロットランプの点滅状態が下のGIF写真アニメになります。



3路パイロット同時点滅結線図(13-4



パイロットランプと3路スイッチを併用した結線ですが、
複線図で見ても解るように、少し複雑な結線になっていますよね。
でも、前回の常時点灯のときにも書いたように、
3路スイッチを一対だと考えれば、この結線も理解しやすいと思います。



3路スイッチとは、片切スイッチの操作を、二つに分けただけのものですから、
双方の3路スイッチで、片切スイッチ一つだと思えばいいだけです。
この考え方をふまえて、もう一度複線図を見れば、
その電気の流れが理解できるんじゃないでしょうか^^
