実践電気工事 3路とパイロットの異時点滅結線

実践電気工事 パイロットの異時点滅結線(3路)

パイロットランプと3路スイッチを使った結線の
3回目は、パイロットランプの異時点滅結線の練習です。



今回練習するパイロットランプの異時点滅結線も
一般の住宅から、ビル、工場など幅広く活用されているものですから
電気工事士の知識としては、不可欠なものだと思います。



前にも述べたように、最近ではパイロットランプの使用は、
めっきり減ってきていますが、
今回練習する、異時点滅結線は、他の用途も考えられますし、
今後、みなさんが遭遇するであろう、さまざまな場面で、
この知識が必要になってくると思いますので、
知識だけは、しっかりと習得しておいてくださいね。



まあ、結線自体は、いたって単純ですから、
すぐに習得できると思いますが、
大切なのは、その考え方ですので、
「できた、できた(^^)」 と喜ぶのではなく、
なぜそうなるのかをしっかりと理解するようにしてください。

3路スイッチとパイロットランプの異時点滅結線



パイロットランプの異時点滅結線についても
片切スイッチとの併用の際に、練習しているので、
ここではあえて、触れることはしませんので、
3路スイッチの特徴を考えた上で、みなさんでお考えください。
もし解らなかったらもう一度、
片切スイッチの異時点滅結線で確認してください。



それでは、まず単線図で確認してください。



3路パイロット異時点滅結線図(15-1



単線図で見ても解るように、いたって単純な結線ですね^^
ジョイント部分の結線では、ほとんど迷うこともないでしょう。
その分、スイッチ側での接続が少々複雑になっています。
とは、言ってもすでに片切スイッチで経験済みですから、
もうみなさんには、簡単なことだと思います^^



そのあたりをしっかりと複線図で確認してください。



3路パイロット異時点滅結線図(15-2

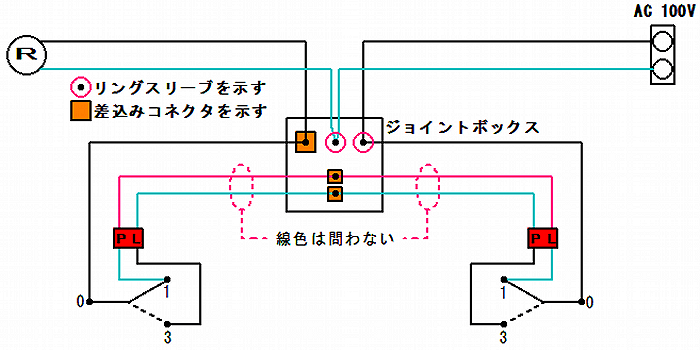

複線図から読み解く3路とパイロットランプ併用結線の手順
  1. 100V電源の非接地側(黒)電線と片側の3路スイッチ(0)からの黒電線を接続する。
  2. 100V電源の接地側(白)電線を負荷の白電線に接続する。
  3. 負荷の黒電線と片側の3路スイッチ(0)からの黒電線を接続する。
  4. 3路スイッチ(1)(3)のわたり線を接続し結線を完成させる。

※この結線手順は、ジョイントボックス部分のものです。



ボックス内3路スイッチとパイロットランプの接続図

3路パイロット異時点滅結線図(15-3

スイッチボックス内の接続

双方の3路スイッチにて、パイロットランプと3路スイッチの(1)(3)を
わたり線で接続します。



こうして完成した3路スイッチとパイロットランプの点滅状態が下のGIF写真アニメになります。



3路パイロット異時点滅結線図(15-4



パイロットランプと3路スイッチを併用した異時点滅結線ですが、
複線図で見ても解るように、左右のスイッチとも同じ接続になっています。
ただ一つ違うところは、片方には、100V電源の非接地側が接続され、
もう片方には、負荷からの電線が接続されていることです。



これも、これまで練習してきた3路スイッチとパイロットランプとの関係と同じで、
3路スイッチを一対で一つのスイッチだとゆう考えで見れば簡単ですよね^^



異時点滅結線が、3路が一対で一つのスイッチだとゆうことが、
一番解りやすいかもしれませんね^^
