実践電気工事 切替スイッチの基礎的結線

実践的な切替スイッチの基礎的結線方法

こちらで練習する切替スイッチは、
一般の3路スイッチを活用した切替スイッチです。



これまで、3路スイッチは一対で一つのスイッチだといってきましたが、
今回は、3路スイッチ単独で使用して、
AからBへの切替などを行う結線を練習します。



勿論、パイロットランプを併用した、
運転状態の確認などが行えるような結線も紹介しますので、
実際の電気工事の中でも、十分活用していただけるものだと
確信していますので、
みなさんの電気工事の中でも活かしてくださいね^^

基本的な切替スイッチの結線と動作



まずは、3路スイッチをどのように用いるのか、
その結果、どのような動作が可能となるのかをご覧ください。



これまで同様、こちらでも、単線図複線図ボックス内接続図
そして、動作確認用GIFアニメ写真などを活用して、
一目で、確認できるよう心掛けて、掲載していますので、
現場作業中などでも、簡単に確認していただけるようになっています。



それでは、単線図を確認して、
自分なりに複線図を描いてみてください。



切替スイッチの基本動作16-1



ご覧いただいて解るように、いたってシンプルな結線ですね^^
単線図の中で、端子台を使用していますが、
これは、実際の換気扇本体などでの結線を意識していただくためです。



実際の機器では、このような端子台は、使用されていませんが、
接続方法は、実際のものも、同じように結線されていますので、
端子台を使用して接続することで、
実践で、戸惑わないようにしていただくのが目的で、
切替スイッチ結線では、端子台を使用して説明させていただきます。

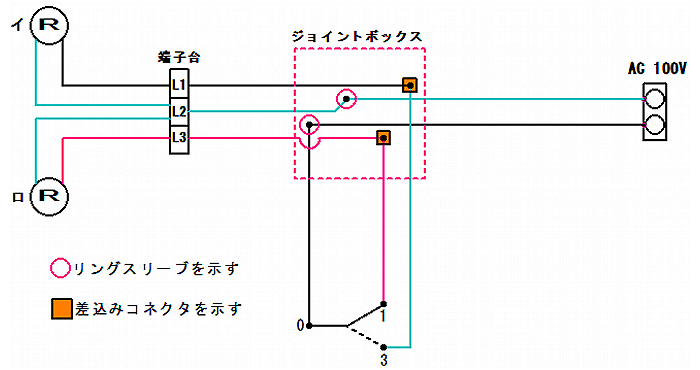

それでは、みなさんが描いた複線図が合っているかどうか確認してください。



切替スイッチの基本動作16-2



複線図から読み解く切替スイッチ結線の手順
  1. 100V電源の非接地側(黒)電線と3路スイッチ(0)からの黒電線を接続する。
  2. 100V電源の接地側(白)電線を端子台(共通)からの白電線に接続する。
  3. 端子台からの黒電線と3路スイッチ(1)からの白電線を接続する。
  4. 端子台からの赤電線と3路スイッチ(3)からの赤電線を接続し結線を完成させる。



ボックス内切替スイッチの接続図

切替スイッチの基本動作16-3



こうして完成した切替スイッチの点滅状態が下のGIF写真アニメになります。



切替スイッチの基本動作16-4



とても簡単な結線でしょ^^
この切替結線は、3路スイッチにある二つの接点を利用していることは、
みなさんお解かりいただいていますよね。
3路スイッチ(1)(3)の接点それぞれへ切替えることで、
ランプレセプタクル(イ)(ロ)の切替が可能となっているのです。



このことから、接点がもっと沢山あるスイッチを用いれば、
接点の数だけ、切替えることが可能になるとゆうことになります。



この考え方は、シーケンス制御などにも応用されているものですから、
言わば、切替えスイッチの基本中の基本の考え方だと言えるでしょう。



これから練習していただく、ものも全てこの考え方が元になっていますから、
この考え方だけは、忘れないようにしてくださいね(^_−)−☆
