実践電気工事 3路(C)スイッチ結線

実践電気工事 3路(C)スイッチ結線



電気工事の中でも使用頻度の高い
3路スイッチ結線を覚えておきましょう。
こちらで、3路スイッチの特性を確認してください。



3路スイッチについても電気工事士免状をお持ちのみなさんは、
こんなことは、すでにご存知だと思いますので、
スルーしていただいてもかまいません。



これから電気工事士を目指されるみなさんには、
ぜひ一読していただきたいものです。
電気工事士試験の中でも頻繁に出題される結線ですから、
しっかりと勉強して、確実に習得していただきたいと考えています。



写真や解説図などを、沢山使って、
視覚的に見られるようにしてありますので、
ありきたりな、解説書と違って、楽しんでみていただけると思います。



また、実際の現場作業中でも、すぐに解るようになっていますから、
もし、悩むことがあったら、こちらで確認してから
実際の作業を行ってくださいね^^

3路スイッチの結線方法



3路スイッチは、電気工事士や電材店などでは、
「Cスイッチ」 と呼ばれています。
ですから、実際の現場でも、3路スイッチと呼ばず、
「Cスイッチ」 と呼ぶ電気工事士さんもいらっしゃいますので、
Cスイッチと言えば、3路スイッチのことだと覚えておいてください。



それでは3路スイッチの単線図をご覧ください。
電気工事士試験での出題などは、このような単線図での出題ですから、
単線図から結線を読み解く力も必要です。



3路スイッチの結線図(1



電気工事士の試験問題や、配線系統図などは、このように単線図で描かれています。
ですから、この単線図を読み解く力が無ければ、
電気工事を進めることは、できませんし、
仮に電気工事を進めたとしても、間違った配線となってしまう可能性が高いですから、
最終的に、お客様が希望される操作が行えないとゆうことになってしまい、
手直しの対象となってしまいます。
ですから、スイッチ結線においては、複線図などを描くようにして確認してください。



3路スイッチの結線図(2

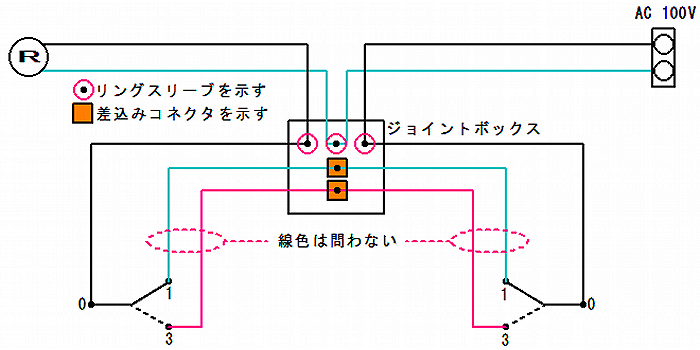

複線図から読み解く結線の手順
  1. 100V電源の非接地側(黒)電線を片側3路スイッチの黒電線と接続する。
  2. 100V電源の接地側(白)電線を負荷(R)の白電線と接続する。
  3. 片側3路スイッチの黒電線と負荷の黒電線を接続する。
  4. 3路スイッチ間のわたり配線(白)(赤)を接続して結線を完成させる。



ボックス内3路スイッチ接続図

3路スイッチの結線図(4

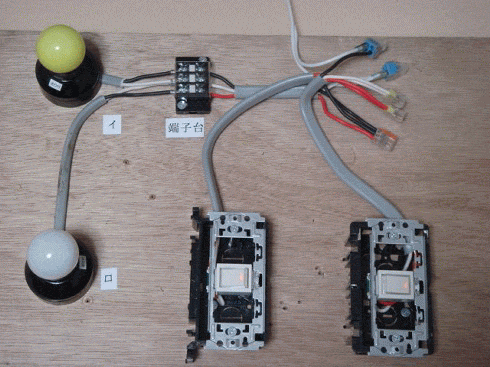

こうして完成した3路スイッチの点滅状態が下のGIF写真アニメになります。



3路スイッチの結線図(3



3路スイッチもほたるスイッチを使用していますので、
スイッチの操作状態も確認していただけると思います。



3路スイッチは、主に階段や廊下などで使用されることが多く、
一般住宅などでも、何箇所かは使用されていると思います。
それだけに、電気工事士としては、必須の結線ですから、
その特性を理解して、確実に行えるようにしておいてください。
