実践電気工事 4路(E)スイッチ結線

実践電気工事 4路(E)スイッチ結線

3階建て住宅の階段用や多箇所からのスイッチ操作を可能にする
4路スイッチ結線を練習してみましょう。



4路スイッチは、3路スイッチの補助的なスイッチと考えると
その構造などを理解しやすいと思います。



使い方としては、3路スイッチの中間に配置し、
3路スイッチの機能を保管するために用います。
ですから、3階立て住宅などの階段では、
1階部分と3階部分には、3路スイッチを取付け、
中間の2階部分に4路スイッチを配置すると、
1,2,3,階それぞれから、
同じ照明などを操作することができるんです。



このことから、廊下に面して
3箇所以上入り口がある場合などにも応用することができ、
より便利に使えるようになるので、お客様からも喜ばれます。

4路スイッチの結線方法



4路スイッチは、電気工事士や電材店などでは、
「Eスイッチ」 と呼ばれることもます。
ですが実際の現場で 「Eスイッチ」 と呼ばれることは少なく、
ほとんどの電気工事士さんは、「4路スイッチ」 と呼びます。

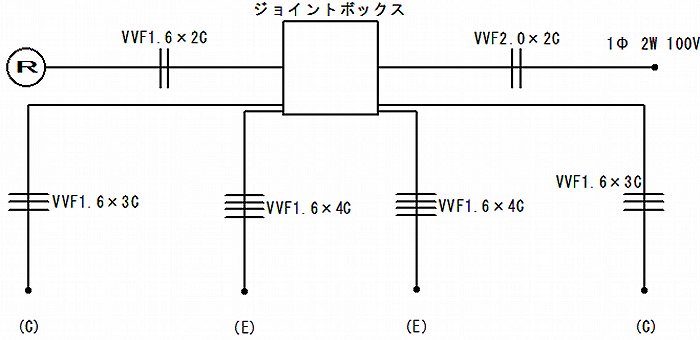

それでは4路スイッチの使い方を単線図で確認してください。



4路スイッチの結線図(1



私が昔勤めていた電気工事会社の新人さんの中に、
このような単線図を見たときに、
「3路スイッチは電線が3本だから3路で、4路スイッチは電線が4本だから4路なのですか」
とゆう質問をしてきた方がいらっしゃいました。
あながち、間違いではないのですが、正確な解答だとは言えません。
3路と4路に関しては、そのスイッチの特性を表した呼び名であって、
電線数を表したものではないからです。

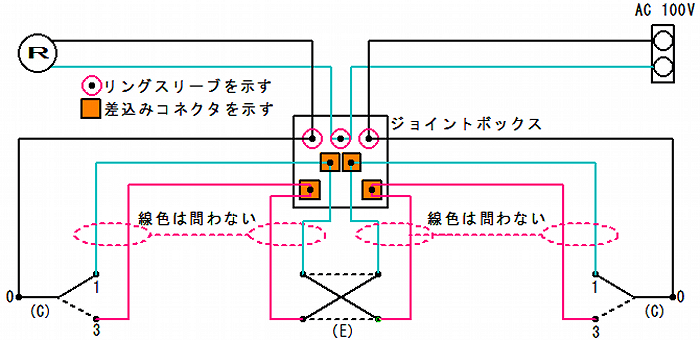

このことをふまえて、下の複線図をご覧ください。



4路スイッチの結線図(2



複線図から読み解く4路スイッチ結線の手順
  1. 100V電源の非接地側(黒)電線を片側3路スイッチの黒電線と接続する。
  2. 100V電源の接地側(白)電線を負荷(R)の白電線と接続する。
  3. 片側3路スイッチの黒電線と負荷の黒電線を接続する。
  4. 3路、4路スイッチ間のわたり配線(白)(赤)を接続して結線を完成させる。

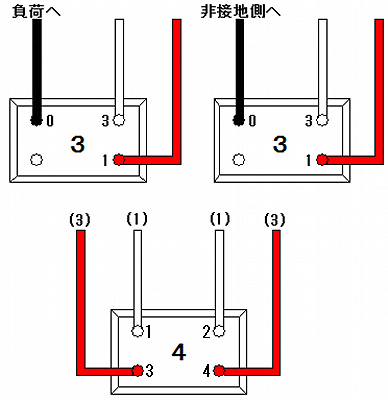

ボックス内4路スイッチ接続図

4路スイッチの結線図(4

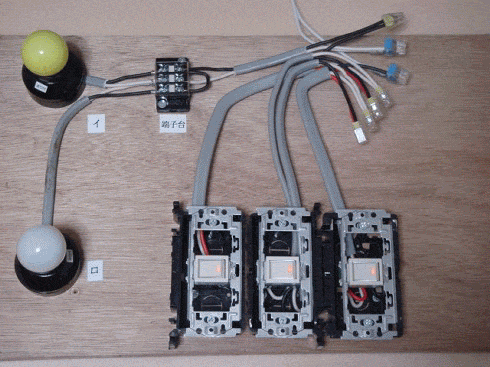

こうして完成した4路スイッチの点滅状態が下のGIF写真アニメになります。



4路スイッチの結線図(3



ご覧のように、両サイドが3路スイッチで、中央が4路スイッチになります。
どのスイッチからも、ランプレセプタクルを同じように操作することができますから、
冒頭から紹介しているように、3階建てなどの階段用スイッチなどに、
広く活用されているのです。



むやみに用いるものではありませんが、適所に配置することで、
便利に使うことができるスイッチであることは、間違いありませんから、
みなさんも、適所にて活用してみてください。
