実践電気工事 スイッチとコンセントの結線(1

実践電気工事 スイッチとコンセントの結線(1

実際の電気工事の現場で、数多く行わなくてはならない、
各種のスイッチとコンセントの混合した結線を練習しましょう。



電気工事の現場では、照明回路だけでなく、
コンセント回路やそのほかの回路なども混在した
結線を行うことも多いものです。



そんな多種の回路が混在した結線の基本ともいえる結線を
練習しておくことで、如何なる回路が混在していても、
慌てることなく、落ち着いて適格な結線を行うことができるようになります。



こちらでは、ジョイントボックス内だけでなく、
スイッチボックス内での結線についても
勉強していきたいと思いますので、
しっかりと練習して、実際の電気工事の現場で活かしてください。

片切とコンセントの混合結線(1



まずは、小手調べとして、極めて単純な
片切スイッチとコンセントの結線を練習してみましょう。
とは言っても、あまりのも簡単すぎて、
ほとんどの方は、見ただけで、結線が頭の中に浮かぶことでしょう。



それでは、まず単線図で確認してください。



片切,コンセント混合結線図(1



片切スイッチとコンセントの混合結線と称していますが、
冷静に見れば、コンセントの電路と、片切スイッチの電路は、
まったくの別物だとゆうことは簡単に見て取れることでしょう。



このように冷静に観察すれば、どのように複雑な結線も、
一つ一つの電路形成であることが解るはずですから、
それさえ理解できれば、後はそれを一つ一つ結線すればいいだけですから、
自ずと、結線が完成するはずです。

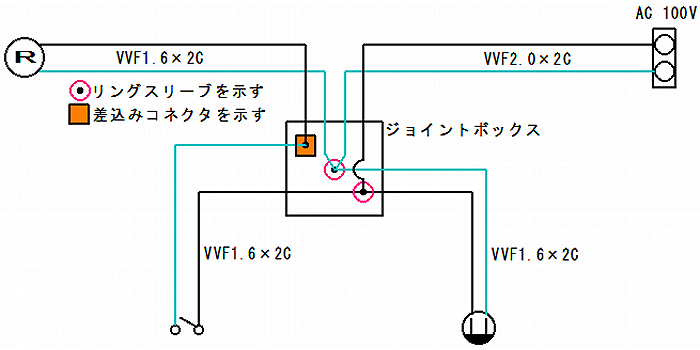

このことをふまえて、下の複線図をご覧ください。



片切,コンセント混合結線図(2



複線図から読み解く片切とコンセントの混合結線の手順
  1. 100V電源の非接地側(黒)電線と片切、コンセントそれぞれの黒電線と接続する。
  2. 100V電源の接地側(白)電線を負荷(R)の白電線とコンセントの白電線に接続する。
  3. 負荷(R)の黒電線と片切スイッチからの白電線を接続し、結線を完成させる。

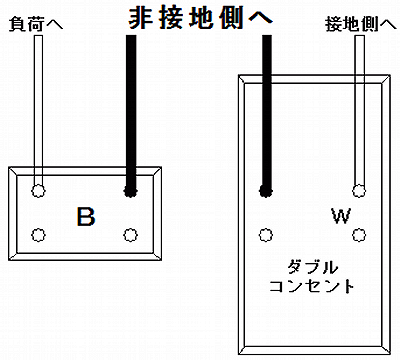

ボックス内片切スイッチとコンセントの接続図

片切,コンセント混合結線図(3

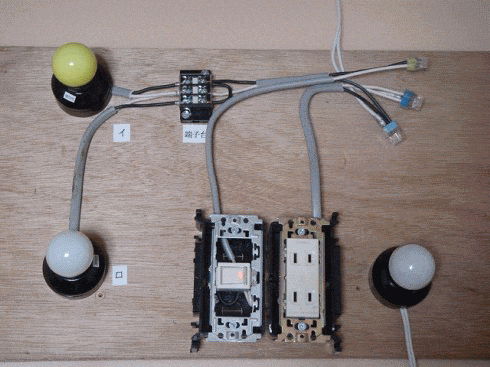

こうして完成した片切スイッチとコンセントの点滅状態が下のGIF写真アニメになります。



片切,コンセント混合結線図(4



ご覧のように、この結線では、片切スイッチとコンセントが混在しているように見えますが
冷静に見てみると、コンセントと片切スイッチが別物だとゆうことが理解できるでしょう。
これさえ理解できれば、後は、普通に結線すれば、いいだけですから簡単ですよね^^
