実践電気工事 片切、コンセント混合結線(2

実践電気工事 片切とコンセントの混合結線(2

実際の電気工事の現場で、数多く行わなくてはならない、
各種のスイッチとコンセントの混合した結線を練習しましょう。



前回は、片切スイッチとコンセントを別々に取付ける結線でしたが、
今回は、同一スイッチボックス内での取付けの結線です。



この取付け方法も、洗面所などで用いられたりすることが多く、
実際の電気工事の現場でも、しばしば用いられるものですから、
簡単なものですが、結線方法を確認しつつ、
確実に行えるようにしてください。

片切とコンセントの混合結線(2



片切スイッチとコンセントを同一ボックス内に取付けるための結線も
電気工事の現場では、よく見かける結線ですから、
この程度の結線に時間を費やしている場合ではありませんから、
見ただけで、簡単に行えるようにしておいてください。



それでは、まず単線図で確認してください。



片切,コンセント混合結線図(5-1



片切スイッチとコンセントの混合結線と称していますが、
冷静に見れば、コンセントの電路と、片切スイッチの電路は、
まったくの別物だとゆうことは簡単に見て取れることでしょう。



このように冷静に観察すれば、どのように複雑な結線も、
一つ一つの電路形成であることが解るはずですから、
それさえ理解できれば、後はそれを一つ一つ結線すればいいだけですから、
自ずと、結線が完成するはずです。

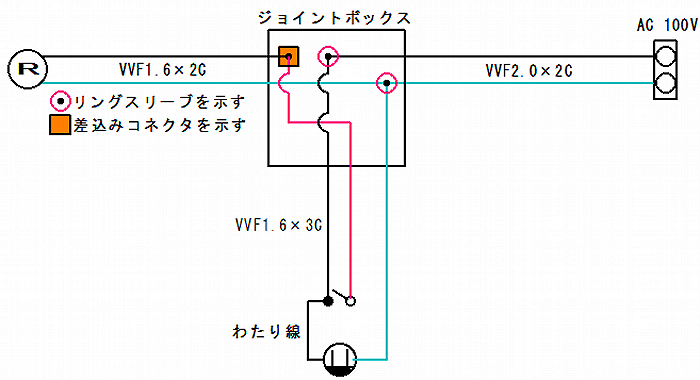

このことをふまえて、下の複線図をご覧ください。



片切,コンセント混合結線図(5-2



複線図から読み解く片切とコンセントの混合結線の手順
  1. 100V電源の非接地側(黒)電線と片切スイッチの黒電線を接続する。
  2. 100V電源の接地側(白)電線を負荷(R)の白電線とコンセントの白電線に接続する。
  3. 負荷(R)の黒電線と片切スイッチからの赤電線を接続し、結線を完成させる。



ボックス内片切スイッチとコンセントの接続図

片切,コンセント混合結線図(5-3

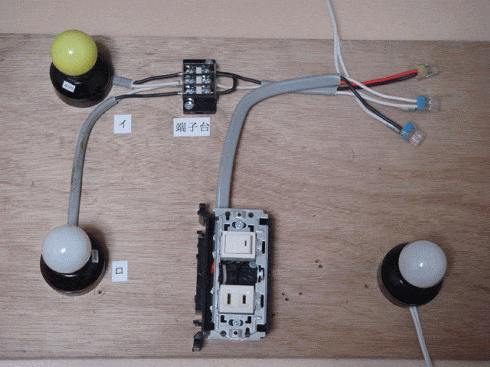

こうして完成した片切スイッチとコンセントの点滅状態が下のGIF写真アニメになります。



片切,コンセント混合結線図(5-4



今回の片切スイッチとコンセントの結線は、前回のものと違い、
同一のスイッチボックス内に収めるところが違っていましたね。
このとき、100V電源の非接地側を
スイッチとコンセントに共通として使用するのがポイントです。
この考え方は、さまざまな場面で出てきますので、
しっかりと覚えておいてください。
