実践電気工事 スイッチとコンセントの結線(3

実践電気工事 スイッチとコンセントの結線(3

実際の電気工事の現場で、数多く行わなくてはならない、
各種のスイッチとコンセントの混合した結線を練習しましょう。



今回は、同一スイッチボックス内に、
片切スイッチ二つを設置して、
照明2台とコンセントの結線を練習します。



このような結線も、よく見かける結線ですし、
スイッチのみの場合にも活用できる結線ですから
ここで、その考え方をしっかりと習得してください。

片切とコンセントの混合結線(3



片切スイッチとコンセントを同一ボックス内に取付けるための結線も
電気工事の現場では、よく見かける結線ですが、
今まで練習してきたものより今回は、さらに実践的なものですから
みなさんが実際に行う電気工事にも活かしていただけると思います。



それでは、まず単線図で確認してください。



片切,コンセント混合結線図(6-1



前回と違って、今回は、片切スイッチと照明がそれぞれ増えていますが、
基本的な考え方は、前回のものと同じですから、
あまり考え込まずに、ゆっくりと複線図を見てください。

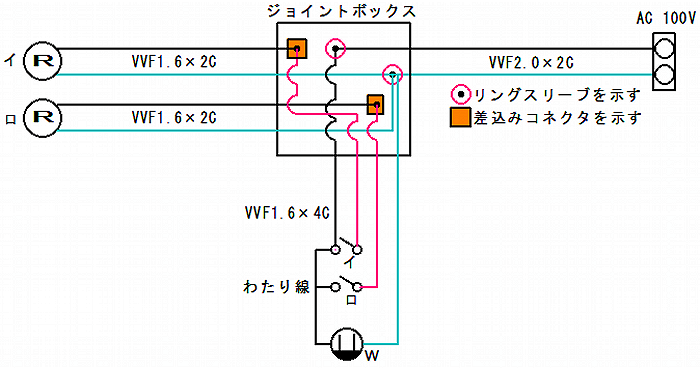

片切,コンセント混合結線図(6-2



複線図から読み解く片切とコンセントの混合結線の手順
  1. 100V電源の非接地側(黒)電線と片切スイッチの黒電線を接続する。
  2. 100V電源の接地側(白)電線を負荷(イ)(ロ)の白電線とコンセントの白電線に接続する。
  3. 負荷(イ)の黒電線と片切スイッチからの赤電線を接続する。
  4. 負荷(ロ)の黒電線と片切スイッチからの黄電線を接続し結線を完成させる。

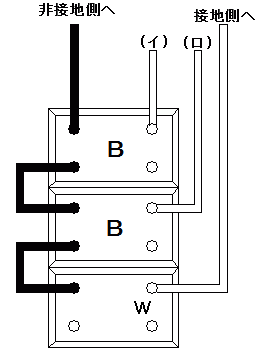

ボックス内片切スイッチとコンセントの接続図

片切,コンセント混合結線図(6-3

※解説図は、VVF1.6×2Cを2本使用として描いています。

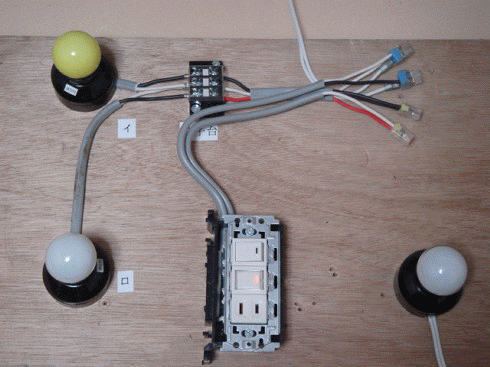

こうして完成した片切スイッチとコンセントの点滅状態が下のGIF写真アニメになります。



片切,コンセント混合結線図(6-4



今回の片切スイッチとコンセントの結線は、
照明が2台になり、それぞれに片切スイッチを配置していますが、
結線としては、前回のものに負荷が一つ増えただけですから、
さほど難しいものでは、ないでしょう。
ただ、スイッチボックス内での接続の際に、
各片切スイッチとコンセント間の非接地側のわたり線の接続方法が
今回のポイントになりますので、そこをしっかり覚えてください。
この接続方法を覚えていれば、仮に照明が10台、片切スイッチが10個あったとしても
基本的には、同じように結線すれば、いいだけですから、
いわば、片切スイッチ取付け時の基本形だとゆうことになります。
