実践電気工事 スイッチとコンセントの結線(4

実践電気工事 スイッチとコンセントの結線(4

実際の電気工事の現場で、数多く行わなくてはならない、
各種のスイッチとコンセントの混合した結線を練習しましょう。



今回は、同一ボックス内に片切とコンセントを配置し、
照明とコンセントを片切スイッチで操作する結線を練習します。



このような結線も使い方一つで、便利に使うことができるので、
お客様から依頼されることもありますし、
こちらから提案することで、
お客様との信頼関係も深まると思いますので、
みなさんも積極的に提案してください。

片切とコンセントの混合結線(4



コンセントにスイッチを連動させる結線も、
ごく一般的な結線ですが、
ちょっとした接続の違いで、まったく意図しない動作となりますから
ジョイント部分とスイッチボックス内での接続を
しっかりと確認してください。



それでは、まず単線図で確認してください。



片切,コンセント混合結線図(7-1



前回と違って、今回は、片切スイッチと照明がそれぞれ増えていますが、
基本的な考え方は、前回のものと同じですから、
あまり考え込まずに、ゆっくりと複線図を見てください。

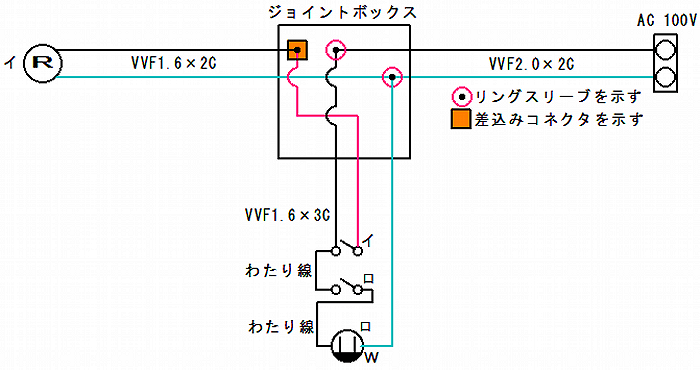

片切,コンセント混合結線図(7-2



複線図から読み解く片切とコンセントの混合結線の手順
  1. 100V電源の非接地側(黒)電線と片切スイッチの黒電線を接続する。
  2. 100V電源の接地側(白)電線を負荷(R)とコンセントの各白電線に接続する。
  3. 負荷(イ)の黒電線と片切スイッチからの赤電線を接続する。
  4. 片切スイッチとコンセントの非接地側をわたり線で接続し結線を完成させる。



ボックス内片切スイッチとコンセントの接続図

片切,コンセント混合結線図(7-3

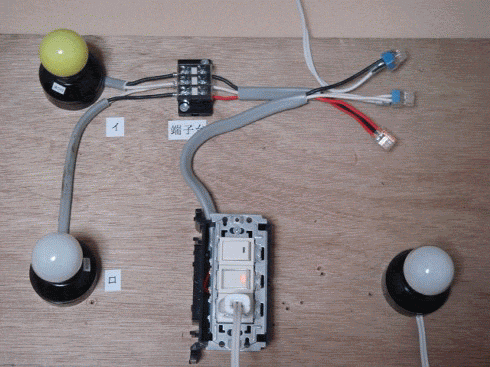

こうして完成した片切スイッチとコンセントの点滅状態が下のGIF写真アニメになります。



片切,コンセント混合結線図(7-4

※画像内で照明(ロ)が左側下になっていますが、
 右側のプラグ付きのものになっています。





今回の片切スイッチとコンセントの結線は、
コンセントに片切スイッチを取り付けるところがポイントです。



考え方としては、コンセントを負荷だと考えれば、自ずと答えは出てくるでしょう。
以前に、この結線について質問をいただいたことがありますが、
ゆっくりと考えれば、何も難しい問題ではないと思います。
