実践電気工事 スイッチとコンセントの結線(5

実践電気工事 片切、3路、コンセントの混合結線

実際の電気工事の現場で、数多く行わなくてはならない、
各種のスイッチとコンセントの混合した結線を練習しましょう。



今回は、これまでの総括的な結線に挑戦してみましょう。
片切や3路などのスイッチとともに、
その中にコンセントも交えた結線方法ですから、
まさに、これまで練習してきたことの総括的な結線になっています。



このようなに各種の結線が一つのジョイントボックスに混在することは、
実践の電気工事現場では、普通に行うことですから、
冷静に観察する目を養っておいていただきたいと思います。

片切、3路、コンセントの混合結線



一箇所のジョイントボックス内で、違った結線を行うことに
慣れていただくための結線ですから、
慌てず、騒がず、これまでのことを思い出して、
しっかりと取り組んでくださいね。

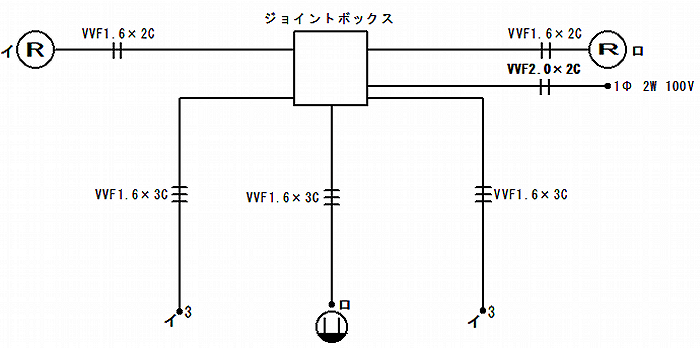

それでは、まず単線図で確認してください。



片切、3路、コンセント混合結線図(8-1



これまでの総括的な結線ですから、
片切、3路、コンセントがジョイント部分に混在していますが、
一つ一つは、別々のものですから、
一つずつ考えて結線すれば、さほど難しく考える必要もないでしょう。



片切、3路、コンセント混合結線図(8-2

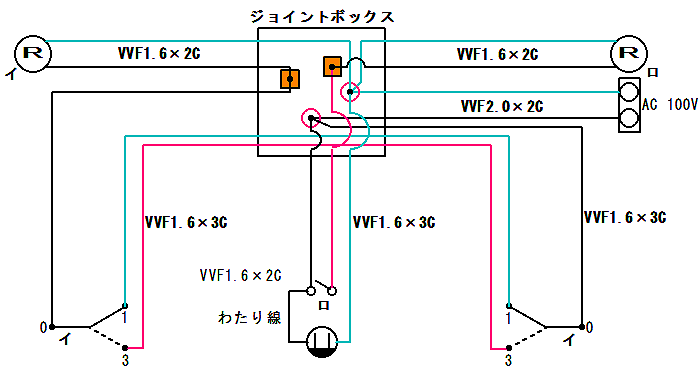

複線図から読み解く片切、3路、コンセントの混合結線の手順
  1. 100V電源の非接地側(黒)電線と片切、3路スイッチ(0)の黒電線を接続する。
  2. 100V電源の接地側(白)電線を負荷(イ)の白電線とコンセントの白電線に接続する。
  3. 負荷(イ)の黒電線と片側3路スイッチからの黒電線(0)を接続する。
  4. 負荷(ロ)の黒電線と片切スイッチからの赤電線を接続する。
  5. 3路スイッチ間のわたり線(1)(3)を接続し結線を完成させる。

これでジョイントボックスでの結線は終わりです。
後は、スイッチボックス内での接続となりますので、
下の解説図をご覧ください。

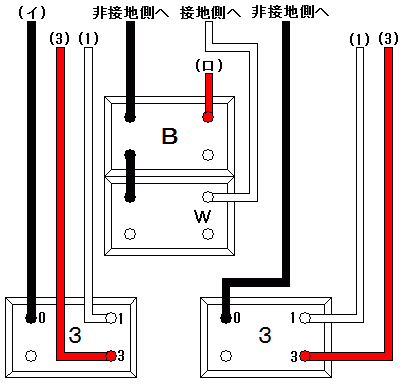

ボックス内片切スイッチとコンセントの接続図

片切、3路、コンセント混合結線図(8-3

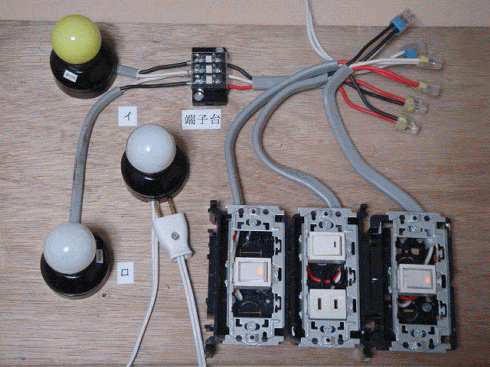

こうして完成した片切、3路スイッチとコンセントの点滅状態が下のGIF写真アニメになります。



片切、3路、コンセント混合結線図(8-4



総括的な結線は、ご理解いただけましたか?
これまでになく、電線数が多かったですが、
一つ一つを考えれば、たいしたことはなかったでしょ^^



このように、多種のスイッチやコンセントなどが混在していても、
それぞれが、単独のものだと考えれば、混乱することもなく、
淡々と結線を進めることができるでしょう。
