金属電線管の支持方法(5)使用工具一覧

ハンガーレールを用いた電線管の支持に使う工具

ここまで、金属電線管の曲げ加工方法から、
電線管の支持方法などを紹介してきましたが、
いかがだったでしょうか?



みなさんの検索結果からも、電線管の加工方法などの検索が多いことから
少しは、みなさんのお役に立てているのかなと思っていますが、
みなさんの感想は、どんな感じなのか、教えていただければと思っていますので
メールフォームからみなさんのご意見をお聞かせくださいm(_ _)m



さて今回は、電線管の支持方法で紹介した、
ハンガーレールを使った支持を行うときに必要な工具を紹介したいと思います。

ハンガーレールを用いた配管支持に必要な工具一覧



ハンガーレールを用いた電線管の支持にも、数多くの工具が必要です。



まず最初に行うのは、ハンガーレールの切断などの加工作業です。
そこで用いるのが、写真で紹介しているような
バンドソー、パワーカッター、チップソー切断機などです。



バンドソー RB18ーCV 高精度切断機 建設機械 配管設備

パナソニック(Panasonic) 充電パワーカッター135 14.4V EZ4542LS2M-B

マキタ チップソー 切断機 190mm LC0700F 刃物別売

バンドソー パワーカッター チップソー切断機



バンドソーやチップソー切断機などを用いる場合は、
真っ直ぐに切断することができますが、
パワーカッターを使用する場合は、直角に切断するのも大変ですから、
下の写真のような定規を使用することをおすすめします。



シンワ測定 丸ノコカッター定規 フリーアングル マルチ 78232



パワーカッターを用いてのハンガーレール切断時には、
切粉が飛散しますから、必ず保護メガネの着用を忘れないように!!





次に行うのが、寸切りボルトを通すための穴あけです。



多くの電気工事士さんは、
ネグロス電工の『ダクター穴あけ工具』を使用されています。



ネグロス電工 ダクター穴あけ工具 MAKD-H



手動式で、電源がいらないとゆうことで、
どんな現場でも、簡単に加工が行え、
さらに、一発で、正確な穴あけができるので、
多くの電気工事士さんが使用されているものです。



穴あけ用の刃とダイスは、交換部品もありますから、
本体さえあれば、いつでも快適な状態を保つことが可能です。



ネグロス電工 MAKD用替金型 MAKD-10



もし、ネグロス電工の『ダクター穴あけ工具』がない場合は、
下のような、電動ドリルを使う方法もあります。



日立工機 電気ドリル 木工用 木工36mm 鉄工13mm AC100V 860W DW30YA

マキタ 充電式震動ドライバドリル 18V 3.0Ah バッテリー2個付き HP458DRFX

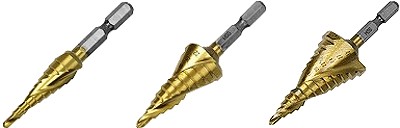

SK11(エスケー11) 鉄工用 六角軸 スパイラル ステップドリル 3~12mm SSD-1

電気ドリル 充電式ドリル ステップドリル



数多くのハンガーレールの穴あけ加工には、
電気ドリルがおすすめですが、
少ない場合には、充電式のドリルでも十分です。
写真で紹介しているステップドリルは、12mmまでの穴あけが可能ですから
寸切りボルトを通すのに最適なφ10の穴も簡単に空けることができます。





ハンガーレールの加工が終われば、次に行うのが、
寸切りボルトの切断作業です。



これも、バンドソーやチップソー切断機などでも行えますが、
多くの電気工事士さんは、全ネジカッターを使用していると思います。



Panasonic 充電全ネジカッター EZ4540LE2S-B

 マキタ 充電式全ネジカッタ 14.4V 3.0Ah 本体付属バッテリー1個搭載モデル SC101DRF

 デンサン 倍力寸切りカッター ZCB-38M

Panasonic
全ネジカッター
makita
全ネジカッター
DENSAN
寸切りカッター



コードレスタイプの全ネジカッターと手動式のものを紹介しましたが、
ほかのメーカーからも発売されているので、
みなさんの使いやすいものを選ぶようにしてください。



コードレスタイプにしても、手動式のものにしても、
切断用の刃が悪くなると、切断面にバリなどが出て、
ナット掛けができなくてイライラすることもしばしばですので、
そんなときには、こんな小物を持っていると便利です。



 日立工機 全ねじカッター用トリマW3/8 ステンレス・軟鋼用 バリ取り用 0030-8567

 デンサン ズンギリ面取りビット ZMB-812

 ベッセル(VESSEL) 全ネジバリトリビット No.A20ZB55

全ネジカッター用トリマ 寸切り面取りビット バリ取りビット



全ネジカッター用トリマは、手動式です。
他の2点は、充電インパクトなどに取付けて使用するもので、
寸切りの切断面に対して、大きく円を描くようにすると、
イライラするバリが無くなり、ナット掛けがスムーズに行えるようになります。



ちょっとした小物ですが、持っていると便利なものですから、
みなさんにもおすすめしておきます。





これで、下準備は終わりですから、
いよいよ、ハンガーレールを用いた電線管の支持を行います。



まずは、壁やスラブなど、ハンガーレールを取付ける位置に
アンカー用の下穴を空けなくてはなりませんが、
このときに活躍するのが、ハンマードリルです。



ご存知のように、コンクリートへの穴あけには、欠かせない工具ですから
みなさん、お持ちだと思います。



 Panasonic(パナソニック) 28.8V充電ハンマードリル EZ7880LP2S-B

 BOSCH(ボッシュ) SDSプラスハンマードリル GBH2-18RE

 24mm 18V充電式ハンマドリル HR244DRMXV 集じん機能・充電器・バッテリ2本・ケース付

Panasonic
充電 ハンマー ドリル
BOSCH
ハンマー ドリル
makita
ハンマー ドリル



充電式や電気式、集塵機能付などのハンマードリルを紹介しました。



電気工事では、高所での作業や狭いところでの作業が多いので、
多くの電気工事士さんは、充電式のハンマードリルを愛用されています。



私も、ほとんどの場合、充電式のハンマードリルを愛用していますが、
アンカー打ち込みの数が多い場合や、
分厚いコンクリートの貫通などには、電気式のものを使っています。



また、最近では、埃を出せない現場もありますから、
そんな場合には、集塵機能付のハンマードリルは、必需品となりますから、
やはり、持っておきたい電動工具の一つです。



ハンマードリルと共に使うのが、コンクリートビットですが、
アンカー打ち込み専用の、こちらのものがおすすめです。



 デンサン 打込棒付ドリル (クリップ付) Φ12×30mmタイプ CUD-H3030C



ドリルビットは、ガイド付きですから、それ以上入ることがなく、
一定の深さのアンカー用下穴が空けられるので、
最もアンカーの性能を発揮できるように、アンカーの設置ができる上、
打ち込み棒も簡単に取付けられて、作業効率も抜群ですから、
ぜひみなさんにも使っていただきたいものです。



ここで紹介しているものは、30mmのショートアンカー用ですが、
40mmアンカー用のものもありますから、
アンカーに合わせて、使用してください。



コンクリートアンカーは、こちら

 ジェフコム ビルディングアンカー ショートタイプ 3/8×30mm 200本 お徳用パック TP-HT-030

 ジェフコム ビルディングアンカー 3/8×40mm 200本入 お徳用パック TP-HT-038S

3分(3/8) 30mmアンカー 3分(3/8) 40mmアンカー



コンクリートアンカーの打ち込みが終われば、
寸切りボルトの取り付けですが、
このときにも、便利な寸切り回しとゆう工具がありますから、
これを利用して、効率よく作業を進めましょう(^○^)/



 デンサン ズンギリソケット ZR-966

 デンサン ズンギリソケット ZR-938

 デンサン ズンギリレンチ ZR-9N

ズンギリソケット ズンギリソケット ズンギリレンチ



三種類のものを紹介しましたが、
最初のものは、充電ドライバーなどに取付けて使用するものです。
次が、電工ハンマーやモンキーレンチなどを使って使用するものです。
最後が、手動のズンギリレンチです。



便利なのは、最初の充電ドライバーなどに取付けて使用するタイプですが、
あまり締め過ぎると、寸切りボルトのネジ山が悪くなり、
ナットの締め付け時に、スムーズに入らないことがあるので、注意が必要です。



ネジ山が悪くならないとゆう点では、手動のズンギリレンチがおすすめです。



それぞれに特徴がありますが、
ウォーターポンププライヤーなどを使って、寸切りボルトを固定することを考えれば、
断然、使ったほうが、効率的ですし、確実な作業を行うことができます。



ざっと、使用工具や便利な工具を紹介しましたが、
このほかにも、まだまだ便利工具もありますので、
ネグロス電工などの電設工具関連メーカーのカタログなどで探してみてください。



こうして考えてみると、ちょっとした作業でも沢山の工具が必要なんですね…



こちらで電気工事に使う工具を数多く紹介していますので。
お探しの工具が有りましたら、ご覧ください。



電気工事に使う工具
