平成26年度上期技能試験問題(複線図)

平成26年度の第二種電気工事士技能試験問題です。



こちらで、平成26年度の上期の技能試験問題に関する
複線図や試験問題などを掲載していますので、
ゆっくりとご覧ください。



下記に試験問題と複線図を掲載しておきますので、
みなさんの技能試験対策の参考にしてください。

平成26年度上期技能試験(試験時間40分)



施工条件
 1)配線器具及び器具の配置は、図に従って行うこと。



 2)電線色は、次によること。

  1. 電源からの接地線は、全て白を使用すること。
  2. 電源からスイッチまでの非接地線は、全て黒を使用すること。
  3. 次の器具の端子には、白色電線を接続すること。
    • ランプレセプタクル受金ネジ部端子
    • 引掛シーリング接地極側端子



 3)VVFジョイントボックス経由電線は、全て接続箇所を設ける。
   尚、接続方法は、次によること。

  1. A部分の接続は、リングスリーブによる終端接続とする。
  2. B部分の接続は、差込型コネクタによる接続とする。



 4)ランプレセプタクル及び引掛シーリングは、台座のケーブル引込口を欠かずに
   ケーブルを下部(裏側)から挿入して使用すること。




技能試験問題



図に示す低圧屋内配線工事を与えられた材料を使用し<施工条件>に従って完成させなさい。
ただし、スイッチボックス、ジョイントボックスは支給していないので、
その取り付けは省略するものとする。



H26上期技能問題(技能問題




技能試験複線図



下記複線図は、一例であり、このほかにも正解となる結線方法がある。

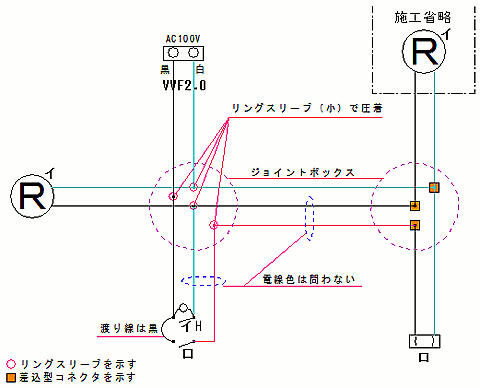

複線図



H26年度上期技能試験問題(複線図)



今回の出題での注意点は、スイッチ2つのうち、
一つがパイロットランプ付きスイッチが使用されているが、
結線は、一般的な片切スイッチと同じである。
※パイロットランプを別に取り付ける場合は、結線が異なる。
