電気工事の結線
電気工事の中で、電線接続作業は、不可欠な作業であることは、
電気工事士試験や実際の電気工事の中で、すでにお解かりだと思います。
いかに、きっちりした配線を行っても、
この電線接続作業で間違ったり、接続漏れなどがあれば、
その電気工事は、未完成、不良工事となってしまいます。
当然のことながら、一部通電しないや短絡（ショート）などを引き起こし
思わぬ電気事故に至る場合もありますので、
電線接続作業には、細心の注意を払って行わなくてはなりません。
でも、基本的な接続を覚え、
それに見合った適切な工具や材料を使うだけですから、
それさえ間違わなければ、問題ありません。
電線接続作業の重要性をご理解いただいたところで
早速、実際に電線接続作業を行ってみましょう。
スイッチ結線図
片切りスイッチ結線
どの電気工事現場でも、一番多く行うスイッチ結線です。
〔片切りスイッチ結線図〕
〔 結線解説 〕
��AC100V電源のプラス側を片切りスイッチに入れる
��AC100V電源のマイナス側を負荷（照明）に接続する。
�Ｉ蕾戞幣般澄砲諒卻�を片切りスイッチに接続する。
これで、片切りスイッチの結線は終わりです。

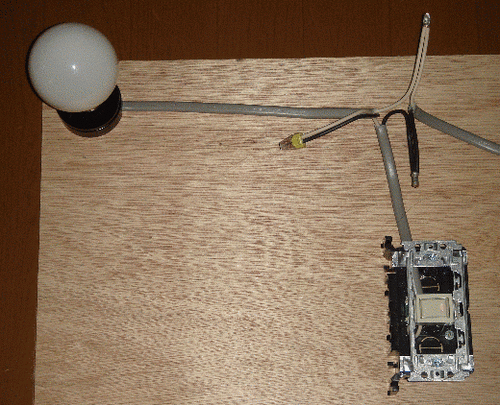

下に実際の結線と、その動作状態を示したものを掲載していますのでご覧ください。
三路スイッチ結線
階段や廊下などによく用いられる結線です。
〔三路スイッチ結線図〕
〔 結線解説 〕
��AC100V電源のプラス側を三路スイッチの片方に接続する。
��AC100V電源のマイナス側を負荷（照明）に接続する。
�Ｉ蕾戞幣般澄砲了弔蠅鮖囲�スイッチの片方に接続する。
�せ囲�スイッチ間の渡り線を接続する。
これで三路スイッチ結線は終わりです。
片切スイッチ同様、
下に実際の結線と、その動作状態を示したものを掲載していますのでご覧ください。
この三路スイッチ結線で注意すべき点は、
片方に電源のプラス側を接続し、もう片方に負荷を接続することです。
ここだけは、間違わないように！！
四路スイッチ結線
三階建て住宅や廊下に入り口が３箇所以上ある場合などに行う結線です。
〔 結線解説 〕
基本的な結線は、三路スイッチ結線と同じです。
三路スイッチ間に四路スイッチを入れることで、３箇所からのスイッチ操作が可能となります。
四路スイッチを増やすことで、３箇所以上からのスイッチ操作も可能です。
片切りスイッチから四路スイッチ結線までご紹介しましたが
ご理解いただけたでしょうか？
こちらで紹介してるスイッチ結線は、基本中の基本の結線ですから、
しっかりと覚えておいてください。。。
電気工事には、必須の結線ですからね。
とこれまでは、この後の文章に続いていたのですが、最近ちょくちょく両切スイッチの結線についての検索を見受けるようになりましたので、追記として、両切スイッチの基本知識と結線方法について紹介しておきますので参考にしてください。
両切スイッチの結線
両切スイッチ(D)は、その名の通り電源を両方ON、OFFするスイッチです。
通常の片切スイッチ(B)は、電源の非接地側しかON、OFFされていません。
それに引き換え両切スイッチは、非接地側も接地側も同時にON、OFFさせることで、より確実に電源を遮断することができるので、安全性が上がると考えられます。
両切スイッチ(D)の内部接点は、スイッチにも表示されている通りで、次のようになっています。
片切スイッチ(B)と比較していただければ一目瞭然で、スイッチ接点が二つに分かれてるので、L極、N極を同時に操作できることがお分かりいただけるでしょう。
この内部構造をふまえて簡単な結線を紹介しておきます。
もっとも簡単な使い方ですが、スイッチから負荷（ランプレセプタクル）までの電気の流れは、完全に遮断されていますので、浴室など結露や水滴が直接器具に侵入する危険があるところに使うと漏電事故を防ぐ効果も期待されます。
ここで紹介した基本中の基本の結線を発展させた、
応用結線を下記ページにて紹介しています。
出来る限り、解りやすくなるように心掛けて、
単線図、複線図、スイッチボックス内接続図、
そして、動作確認用GIFアニメ画像などを使って、
視覚的に見られるようにしてますので、
そちらもご覧いただき、みなさんの参考にしてください。
現場の作業中でもすぐに確認できますから、
ぜひ日々の業務にも活用してくださいね。
次は、電線接続に使用する材料と工具についてのお話です。
実践電気工事（結線）
・ハンドプレス （各種ハンドプレス及びリングスリーブの適用電線本数の紹介など）
閲覧者様からのご意見・ご質問
実践 電気工事の管理人は、みなさま方の貴重なご意見を大切にし、
サイト運営の適正化を図る観点から、お寄せいただくメールに関しましては、
原則当HPにて公開させていただきますことをご了承ください。
尚、非公開希望の場合は、メール末尾に非公開とお書きください。
今後とも、サイト内容の充実を図ってまいますので、
お気付きの点や、掲載内容の不備等ございましたら、
下記メールフォームよりお知らせください。
メールはこちらから
管理人一人ではなく、閲覧いただいているみなさまと共に、
より良いサイトにしていきたいと考えておりますので
ブログのコメント感覚でお気軽にみなさまもご参加ください。
結線に関するご質問
【 お名前 】：○○様
【 お問い合せ内容 】
実践電気工事（基本的なスイッチ結線）での結線についてお聞きしたいのですが、
スリーブの場合、コネクタの場合が混合されて結線されてますが、
何故ですか？
全てコネクタでの結束ではだめですか？教えてください。宜しくお願いします。
＜返信＞
【 送信者名 】：実践電気工事管理人
【件名】：ご質問の件
【本文】：
○○さんメールありがとうございました。
ご質問の件ですが、
電気工事士技能試験では、ほぼ全て電源に関しては、
リングスリーブにて圧着するように指示されていますので、
当サイトでの、結線図もこれに習って表示しております。
電気工事としては、
コネクタの許容電流量以下での使用なら、
問題ありません。
ただ、安全面を考えれば、
やはりリングスリーブでの圧着結線をおすすめいたします。
お返事が遅くなり申し訳ございませんでした。
また何かあれば、ご質問ください。
コンセント用ON/OFFスイッチについて
【 お名前 】：○○様
【 お問い合せ内容 】
はじめまして。
ネットで色々と検索していたところ、こちらに辿り着きました。
私は、現在、第二種電気工事士の資格しかもっておりません。
資格だけで、実務経験はほとんどありません。
今の会社には２年ほど前に入りました。
保守管理がメインですが、たまに施工も行います。
一つのプレートに片切りスイッチとコンセントがあり、
スイッチの入り切りで、コンセントをオン、オフするように結線したいのですが、
電源からくるVVF2ミリ2心を使用しなければならないのですが、
上のスイッチに黒と白をそのまま結線し、
スイッチからコンセントに一本ずつ二本のわたり線で結線しました。
なぜ短絡するのか、どのように結線したらいいのか、教えていただけないでしょうか。
ど素人で本や、ネットで調べていますが、答えが分かりません。
お忙しいとは思いますが、よろしくお願いいたします。
＜返信＞
【 送信者名 】：実践電気工事管理人
【件名】：ご質問の件
【本文】：
○○様
ご質問ありがとうございます。
一つのスイッチボックスに片切りスイッチとコンセントを設置し、
片切りスイッチでコンセントを「ON：OFF」するのでしたら、
��AC100V（L）側を片切りスイッチに入れる。
��AC100V（N）側をコンセントの（W）側に入れる。
�Ｊ卆擇螢好ぅ奪舛諒卻�からコンセントの片方に渡りを入れる。
これで、片切りスイッチでコンセントを「ON：OFF」することが出来ます。
ちなみに、下記ページに同じような結線を紹介していますので、
そちらで確認してみてください。
返答が遅れましてすみませんm(_ _)m
＜Re返信＞
ご回答頂き、ありがとうございました。
また分からないことがあれば、質問させていただくくことがあるかもしれませんが、
よろしくお願いいたします。
＜ReRe返信＞
○○様
お返事ありがとうございます。
○○様のご質問に対するお答えになったでしょうか？
考え方としては、普通の片切りスイッチの結線と同じですので、
第二種電気工事士試験の際に、お勉強なさった内容を思い出していただければ
何の問題もないと思います。
○○様のご質問をHPに掲載させていただきたいのですが、
ご了承いただけないでしょうか。
よろしくお願いいたします。
＜ReReRe返信 ご承諾＞
○○です。ご回答頂けたおかげで、無事に施工完了しました。
ありがとうございました。
私のように、同じ疑問も持っている方のお役に立てばと思いますので、
掲載していただいても構いません。
これからも、よろしくお願いいたします。
