(2021)令和3年度第二種電気工事士技能試験 候補問題-No8

サイト内の画像の多くは、アフィリエイトリンクになっています。
この表記は、景品表示法の通称ステマ規制に基づいて記載しています。

第二種電気工事士技能試験候補問題(複線図)



候補問題(No.8単線図)

2021技能試験候補問題-8

表示説明

電源: 2W 100V

  • =単相
  • 2W=2線式
  • 100V=電圧

VVF 2.0-2C=VVF ケーブル 2mm 2芯

器具及びスイッチ他

ランプレセプタクル

ランプレセプタクル

丸型引掛けシーリング

丸型引掛けシーリング

リモコンスイッチ

リモコンスイッチ

リモコンリレー

リモコンリレー

リレー変圧器

リレー変圧器

アウトレットボックス

ジョイントボックス(アウトレットボックス)

候補問題No.8で使用されている器具及びスイッチは以上で、基本的にこの表示を使って複線図を描きます。

下記の物は、第二種電気工事士試験で施工を省略されています。

  • リモコンスイッチ
  • リモコン変圧器

尚、リモコンリレーは、端子台にて代用されます。



候補問題No.8複線図

2021技能試験候補問題-8
実際に描き上げた複線図です。



技能試験の注意点

電気工事士技能試験会場では、課題に対する施工条件が示されますので、施工条件を満たすように施工しなくては、“不合格”となるので、十分注意してください。



特に事前練習を数多く積み重ねた方の中には、丸暗記して施工条件を読まずに課題に取り組む人が多い傾向があるようなので、普段以上に慎重に作業するよう心掛けてください。



示される施工条件の一例として、以前の技能試験問題に示されていたものを掲載しておきますので、参考にしてください。
技能試験候補問題No8
図に示す低圧屋内配線工事を与えられた全ての材料を使用し、【施工条件】に従って完成させなさい。

  1. VVFジョイントボックス及びスイッチボックスは、支給していないのでその取付は省略する。
  2. 電線接続箇所の絶縁テープ巻きや絶縁キャップによる絶縁処理は省略する。
  3. 作品は保護板(板紙)に取付けないものとする。
    注:
  • 図記号は原則として JIS C 0303:2000に準拠している。

    また、作業に直接関係ない部分等は省略又は簡素化してある。

  • ランプレセプタクルは、ランプレセプタクルを示す。

ここまでが、図面説明の部分になります。



<施工条件>

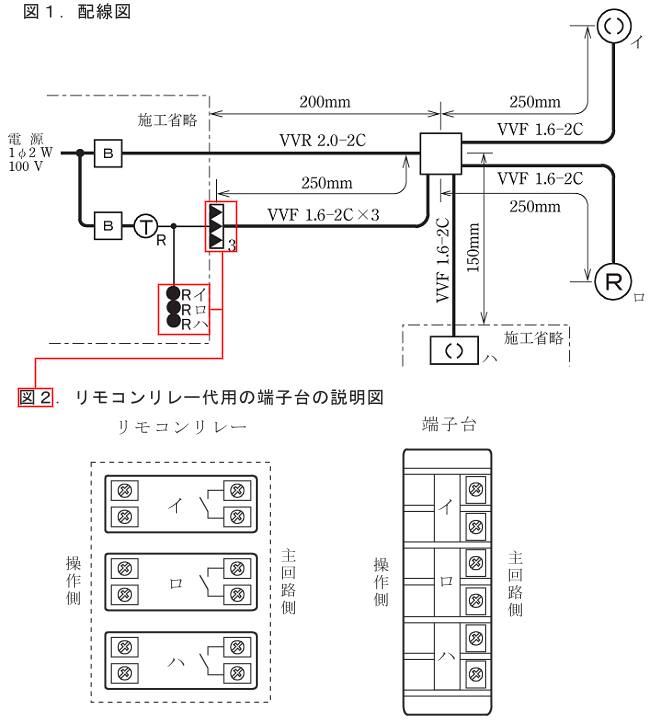

  1. 配線及び器具の配置は、図1に従って行うこと。
  2. リモコンリレー代用端子台は、図2に従って使用する。
  3. 各リモコンリレーに至る電線は、それぞれ2芯ケーブルを使用するものとする。
  4. アウトレットボックスは、打抜き済の穴のみを全て使用すること。
  5. 電線の色別(絶縁被覆色)は、次に順ずること。
    • 電源からの接地側には、全て白色を使うこと。
    • 電源からリモコンリレーまでの非接地側は、全て黒色を使うこと。
    • 次の器具には、白色を接続する。
      • ランプレセプタクル受金ネジ部端子
      • 引掛けシーリングローゼットの接地側端子(接地側表示あり)
  6. VVFジョイントボックス部分を経由する電線は、その部分で全て接続箇所を設け、

    接続方法は、次に順ずるものとする。

    1. 4本接続箇所は、差込形コネクタ接続とする。
    2. その他の接続は、リングスリーブ圧着接続とする。



この施工条件に従って、時間内に作品を仕上げてください。
条件をクリアしないと“不合格”になります。
