レーザー墨だし器の使い方を写真や解説図で徹底解説！

これまでに屋内配線の方法、RC造の埋設配管、金属電線管の曲げ加工から配管の支持方法、必要な材料や工具なども紹介し、墨だしの基本的な話ををご紹介ました。



このページでは、レーザー墨出し器の基本的な使い方を 写真なども交えて詳しくご紹介したいと思います。
電気工事の中で各機器の取り付け高さを一つ一つ測るのも結構手間のかかるものだし、そんな時にレーザー墨だし器を上手に活用する使い方などを紹介しますので、現場で役立ててください。

レーザー墨出し器を最大限活用する方法

現場で簡単に水平、垂直を確認したり、天井面の直線を素早く確認するのに便利なレーザー墨出し器を活用することは、
現場作業の効率化に大きく係わるので、その活用法をしっかりご覧ください。
実際に使うレーザー墨出し器として、少し古いですが、自宅で使っているものをご紹介いたします。



地墨を描いて天井の墨をだす方法

電気工事では、直線上に照明器具を取付けたりコンセントやスイッチなどの高さを揃えたりと、さまざまな場面で墨だし作業が必要になるし、電気工事士なら日々の電気工事の中で墨を出さなければなりません。
そこで、最初にレーザーを設置する位置と計測する方向に地墨と呼ばれる床面に描く墨を先に描きます。

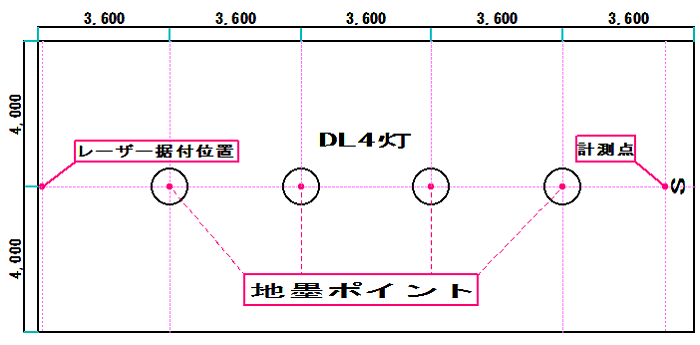

地墨例として、天井面のダウンライトの位置を出すときに行う地墨の描き方をご紹介いたします。

ご覧のように、床面に天井のダウンライトの位置を描いて、そこからレーザーを天井に照射して天井面のダウンライトの位置を正確に映し出します。
こうすることで、天井面で直接計測する必要が無くなるので、作業的にかなり効率が良くなります。



この場合、各ダウンライトのポイントにレーザー墨出し器をセットすれば、確実にダウンライトの中心を知ることができるので、数が多くても規則正しく直線上に取付けることができます。

パルスレーザー墨だし器の使い方

現在販売されている大半のレーザー墨出し器は、パルスレーザー搭載で、受光器を使うことで、昼間の明るいときでも墨出しが可能になるので、作業時間の短縮にもなりますし、無駄な時間を使うことがないので、とても効率的です。
例として地墨のご紹介時にご覧いただいた解説図を利用してご説明させていただきます。

この中で注目していただきたいのが、

• レーザー据付位置
• 計測点

この2点です。
設置手順をご覧ください。

1. レーザー墨出し器設置状況

   レーザー墨出し器をレーザー据付位置にセットします。
   この時、レーザー下部からポイントが照射されるので、地墨に合わせてセットします。
2. 受光器設置
   計測点に受光器をセットします。
   受光器は、受光部をレーザー側に向け、測定位置を計測点に合わせます。
3. 微調整
   レーザー墨出し器を受光器に向け微調整して中心に合わせます。

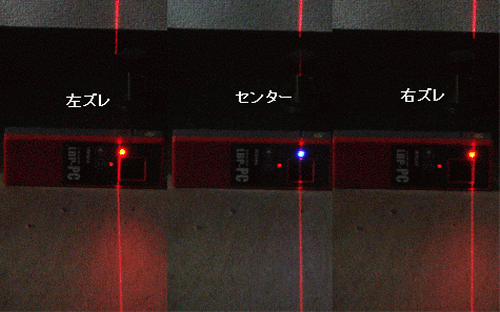

微調整の状況は写真のようになります。

レーザーには、微調整つまみが付いているので、細かな調整も可能です。
但し、日本製レーザーの場合で、海外製の安価なものは、微調整とは名ばかりの精度の悪いものが多いので注意が必要です。
尚、現在のレーザー墨出し器の中には、自動追尾機能の付いたものがあるので、それなら微調整もお任せでできるので楽です。



これで、天井面にも同じように正確な直線が照射されますので、両端にポイントを罫書いて、天井面に墨を打てば、後はクロスライン部分を出せば、ダウンライト位置を一人で正確に出すことができます。



レーザー墨出し器の使い方のまとめ

レーザー墨出し器があると現場作業を効率よく行うことができるので、電気工事でも必需品です。
レーザー墨出し器の主な機能

• 地墨ポイントの照射
• 垂直、水平ラインの照射
• 天井面へのクロスラインの照射

この3つがレーザー墨出し器の特徴ですが、
あくまでフルライン仕様の場合です。
※フルラインとは、全方向に水平、垂直ラインを照射する最上位モデルです。



地墨ポイントを床に罫いた地墨に合わせることで、正確な照射位置を確保することができます。
水平ラインを活用することで、RC造の建込みでのボックス取付高さを出す基準ラインを出すことができます。
垂直ラインを使うことで、縦配管やケーブルラックの設置時の垂直を正確に見ることができます。
天井面へのクロスラインで、コンクリートアンカー打込み位置等をピンポイントで見ることができます。
このように各ラインを活用することで、正確で簡単に各基準を順守することができるので、つまらない手直しを激減させることができます。



最近はグリーンレーザー全盛で、昼間の明るい現場でも視認性が良いので、楽に墨出しすることができるようになっているように、
今も新たな便利機能の開発が続けられているようなので、今後ますます便利なものが出てくると考えられますが、
それに伴って、価格もドンドン上がっていくので、どこかで妥協しなくてはならないでしょう。
