金属管のＳ字曲げ加工の寸法だしが一目でわかる！

金属電線管のＳ字曲げ加工時の寸法を一目でわかるように、寸法図と早見表にしてみました。
現場で頻繁に行うS字加工の参考にしていただければと考えています。

「目次」

OPEN

金属電線管のＳ字曲げ加工寸法早分かり
複数曲げ配管の寸法図と解説
- 角度30°での複数曲げ加工寸法図
  - 角度30度S字曲げ寸法早見表
  - 角度30度S字曲げ間隔50mm寸法早見表
- 角度45°での複数曲げ加工寸法図
  - 角度45度S字曲げ寸法早見表
  - 角度45度S字曲げ間隔50mm寸法早見表
S字曲げ加工のまとめ
- S字曲げ複数本時の注意点
- 現場での簡易計算方法

金属電線管のＳ字曲げ加工寸法早分かり

電気工事の現場では、日常的に行われている金属電線管のＳ字曲げを行い複数並べて配管する工事ですが、
曲げ加工を行う墨出し作業時の寸法取りは、かなり複雑です。
しかし忙しい現場作業中に、のんびりと計算しているわけにはいきません。

ベテランの電気工事士は、寸法が頭の中に入っているので、いとも簡単に寸法出しして曲げ加工を行いますが、新人や経験の浅い電気工事士では、そうもいかないでしょう。
そこで、Ｓ字曲げ加工を複数行い、並べて配管するときの寸法出しの参考になればと、このページをアップしましたので、現場での墨出しの参考にしていただければと思います。

また、現場の共通仕様として使えば、全ての電気工事士さんが同じ寸法で曲げ加工を行うので、仮に違う場所で同じ作業をしていても仕上がりは、同じになるはずなので、作業の統一性も担保されると考えられます。

複数曲げ配管の寸法図と解説

実際の電気工事の現場では複数の配管を並べて配管することは、よくあることなので、様々な現場で眼にしていると思います。
そのいずれも、アール寸法こそ違えど、間隔は一定に保たれています。
それを実現するためには、曲げ加工前の墨出しが重要になるのですが、厳密な計算が必要なので、忙しい現場でそのようなことをしている時間的余裕もないと思いますので、こちらに簡単な解説図兼、早見図をご紹介させていただきます。

角度30°での複数曲げ加工寸法図

Ｅ・C管等の金属管で30°曲げ加工を施した配管を複数並べたときの寸法図をご覧ください。

図では、配管間隔100mmでのS字曲げ加工の寸法を記入してあります。

角度30度S字曲げ寸法早見表

この寸法図だけでも十分だと思いますが、罫く時にすぐに分かるように実寸を表にしておきましたので、こちらも参考にしてください。

この解説図で解るように、基本的な曲げのアールは、真円によるアールとなります。電気工事における曲げ加工は、基本的に真円によるアールを基準とし、楕円などのアールを用いることは、まずありませんのでＳ字曲げも真円のアールで計算してあります。

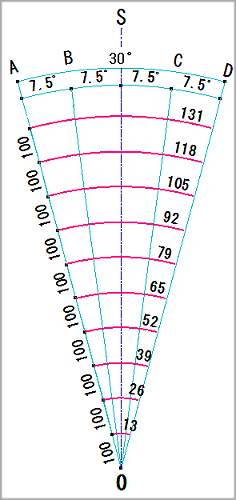

【角度30度：間隔100mm：4分割】
※基準点より100mm間隔とし、アール4分割、7.5度とする。
	A:B	B:S	S:C	C:D
(1)	13	13	13	13
(2)	26	26	26	26
(3)	39	39	39	39
(4)	52	52	52	52
(5)	65	65	65	65
(6)	79	79	79	79
(7)	92	92	92	92
(8)	105	105	105	105
(9)	118	118	118	118
(10)	131	131	131	131

罫くポイント

S字曲げ寸法を罫く時は画像のように表・裏に罫書ます。
中心点(S)は、表・裏両方に罫く方が分かりやすくなります。

角度30度S字曲げ間隔50mm寸法早見表

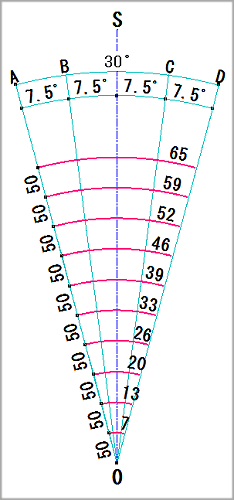

【角度30度：間隔50mm：4分割】
※基準点より50mm間隔とし、アール4分割、7.5度とする。
	A:B	B:S	S:C	C:D
(1)	7	7	7	7
(2)	13	13	13	13
(3)	20	20	20	20
(4)	26	26	26	26
(5)	33	33	33	33
(6)	39	39	39	39
(7)	46	46	46	46
(8)	52	52	52	52
(9)	59	59	59	59
(10)	65	65	65	65

角度45°での複数曲げ加工寸法図

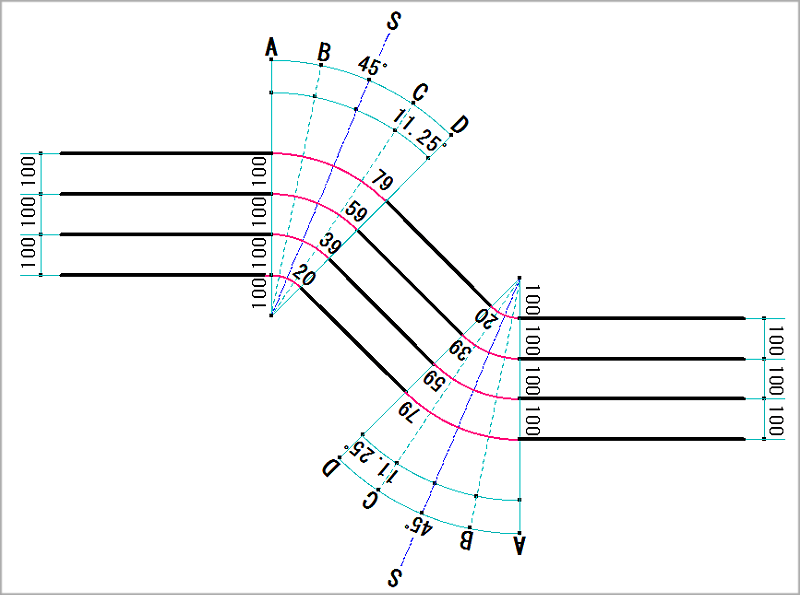

Ｅ・C管等の金属管で45°曲げ加工を施した配管を複数並べたときの寸法図をご覧ください。

図では、配管間隔100mmでのS字曲げ加工の寸法を記入してあります。

角度45度S字曲げ寸法早見表

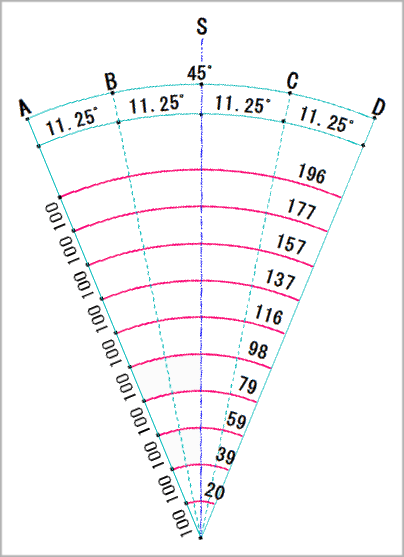

罫く部分を拡大した図面を掲載しておきますので、ご覧ください。

この寸法図だけでも十分だと思いますが、罫く時にすぐに分かるように実寸を表にしておきましたので、こちらもご覧ください。

【角度45度：間隔100mm：4分割】
※基準点より100mm間隔とし、アール4分割、7.5度とする。
	A:B	B:S	S:C	C:D
(1)	20	20	20	20
(2)	39	39	39	39
(3)	59	59	59	59
(4)	79	79	79	79
(5)	98	98	98	98
(6)	116	116	116	116
(7)	137	137	137	137
(8)	157	157	157	157
(9)	177	177	177	177
(10)	196	196	196	196

アールが大きくなるにつれて、４点加工ではアール形状がおかしくなるので、さらに細分化して細かく加工する必要があります。

角度45度S字曲げ間隔50mm寸法早見表

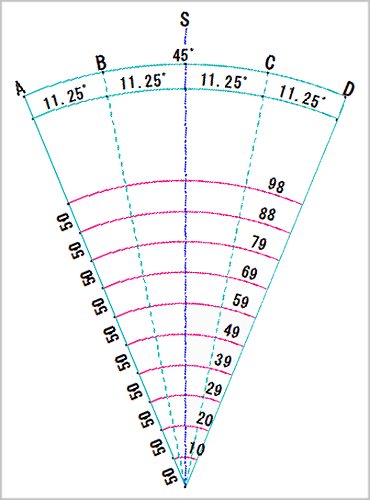

【角度45度：間隔50mm：4分割】
※基準点より50mm間隔とし、アール4分割、7.5度とする。
	A:B	B:S	S:C	C:D
(1)	10	10	10	10
(2)	20	20	20	20
(3)	29	29	29	29
(4)	39	39	39	39
(5)	49	49	49	49
(6)	59	59	59	59
(7)	69	69	69	69
（8）	79	79	79	79
(9)	88	88	88	88
(10)	98	98	98	98

実践電気工事では、他のサイトのように小難しい計算式などは、一切紹介していませんが、計算は他のサイトの方にお任せして、すぐに役立つように全て図解しておきましたので、明日からの現場作業に役立つと思います。

これなら誰がＳ字曲げを行っても、ほぼ同じ仕上がりになるはずですが、後はベンダーの使い方次第ということなので、各自の腕の見せ所なので日頃の鍛錬が試されるところです。

※あくまで参考寸法ですので施工の際には、現場の仕様に従って施工するようにしてください。

実際の曲げ加工は、下記よりご覧ください。

実践　電気工事　金属管のＳ字曲げ加工方法

S字曲げ加工のまとめ

電気工事の中で頻繁に行われるS字曲げ加工ですが、
単独の場合もありますし、複数本を並べて配管することも多く、全てを同じように曲げ加工するためにS字曲げの墨出しが重要になるので、
参考図面と寸法を紹介しておきました。

しかし、あくまで参考資料ですので、現場での加工の際には各現場の仕様に基づいてS字曲げを行ってください。

S字曲げ複数本時の注意点

曲げ加工寸法を厳密に罫くこと。
曲げ加工時の送り込みは、30mm以下として行うこと。
早見表は、あくまで参考資料であること。

主な注意点は、ハイヒッキーでの加工時の注意点と共通で、
特に大きなアールになればなるほど、細かく加工することが大切です。
大きなアールで送り込みが長くなると、不自然なアールになりやすく、手直し対象になる可能性が高くなるので、注意が必要です。
ご紹介した寸法図では、４分割にしてありますが、大きなアールでは、分割数を増やして対応してください。
