Jw_cad 不要線消去の仕方 その3
直線の消去を練習してきましたが、いかがだったでしょうか?簡単な作業でしたが頻繁に用いるものですので、しっかり練習してください。
次は、円を消去してみたいと思います。
「消去ばっかりで、つまらない」
なんて言わないで、しっかり覚えてくださいね。
Jw_cadでの円の消去には、ちょっとしたルールがありまして、それを覚えておかないと意に反して、残したい部分が消去されてしまいますので注意が必要なんです。
Jw_cadでの円の消去
今回は円を消去してみたいと思いますので、まずJw_cadで適当に円を描いてください。
円の描き方は、【Jw_cad 円の描き方】で行いましたので、もう習得されてますよね。
出来たら、直線を消去した時と同じく、消去の準備をしてください。
消去準備の手順は、【Jw_cad 消去の使い方(1】で確認してください。
準備が整いましたら、早速はじめましょう。
下のような画像を準備しました。

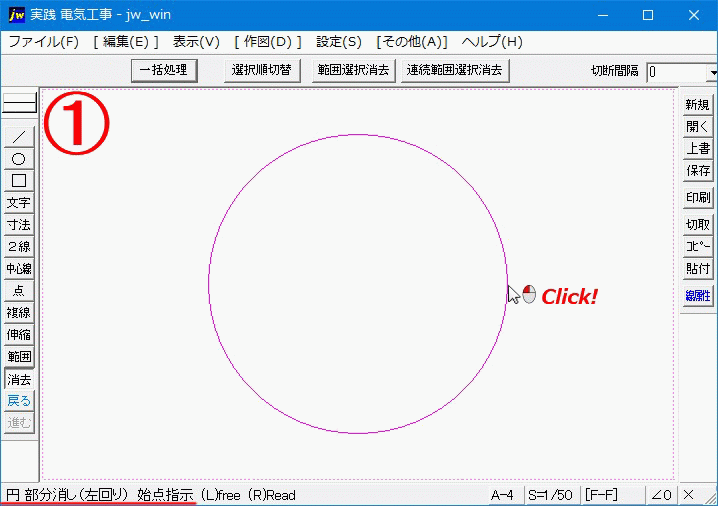

この円にポインターを合わせ、クリッ クして直線消去の時と同じように反転(色を変える)させてください。
今回は上半分を消去してみましょう。
消去手順は、次の通りです。
- 消去したい部分の始点にポインターを置き、
クリッ クします。
- 終点にポインターを移動させます。
- 終点で
クリックします。
これで、上半分が消去されます。
下のアニメで手順を確認しながら練習してください。
いかがですか? うまく消去できましたか?
この円の消去の時に、Jw_cadのちょっとしたルールがありますので紹介しておきます。
※Jw_cadで円の一部を消去する場合、消去部分の指定は反時計回りで指定してください。
逆に指定すると、今回の場合だと下半分が消去されてしまいますのでご注意を。
ちなみに、円の一括消去の方法は、直線の一括消去の方法と同じです。
いらない円は、この方法で一括消去してください。
これで、ごく簡単なJw_cadの作図練習は終わりですが、難しかったですか?
難しいと感じた方はいらっしゃらないんじゃないかと思います。
ここまで紹介してきた使い方は、基本中の基本の使い方でしたので、難しいと感じるレベルのものじゃありませんからね^^
それでもここまで練習してきた使い方を駆使するだけでも、少しは図面らしいものが描けると思います。
まあDIYで簡単なものを作る程度の図面なら描けるでしょう。
しかし、私のサイトでJw_cadの練習をされているということは、最終目的は電気図面を描くことだと思いますので、ここで立ち止まることなく次のステップへ進んでください。
ということで次回からは、簡単な建物の電気図面を実際に描いていきますので、みなさんもご一緒に練習してください。
