Jw_cad での便利な直線の描き方
この表記は、景品表示法の通称ステマ規制に基づいて記載しています。
Jw_cad で直線を描く便利な使い方
Jw_cadを使っての作図練習として、直線と円を描いてみましたが、いかがでしたか?簡単だったでしょ^^
基本的には、この二つを用いて電気図面を作成していくことになりますので、覚えておいてください。
と、言っても覚えるほどのこともありませんけど^^
さて今回は、Jw_cad 直線を描くの応用編として、図解を交えて少しJw_cadの便利な使い方を練習してみましょう。
Jw_cadで垂直、水平線を描く
Jw_cadでの直線の描き方をお話しましたが、あの方法だと垂直や水平の線を描くのに、とっても苦労してしまいます。
そこで今回は、Jw_cadの便利な機能を使って簡単に垂直、水平線を描いてみましょう。
Jw_cadを起動して、ツールバーから始めるときは、「〇」タブをクリックします。
メニューバーから始めるときは、【作図(D)】⇒⇒⇒【線(S)】と進めてください。
これで、直線を描く準備は出来ました。
ですが今回はここでもう一つ、下の赤枠の部分にチェックを入れてください。
こうする事で、垂直も水平の線も簡単に描くことが出来るようになりますので。
では実際にやってみましょう。
この状態で直線を引くのですが、やり方は『直線を描く』で行ったのと同じです。
まず、始点にポインターを持っていきクリッ クします。
次に終点にポインターを合わせて、も う一度クリックです。
どうですか?
簡単に水平線も垂直線も引けたでしょ。
jw_cad で線の端部を結ぶ
さあ次は、線と線の端を結んで斜めに線を引いてみましょう。
ここで、またまたJw_cadの便利な機能を利用します。
その機能とは、今描いた図形の点読み取り機能です。
このJw_cadの機能は、点と点を結ぶ時にとっても便利な機能なんです。
いちいち、始点と終点を自分で合わせなくても、近くでク リックすれば、
ちゃんと、繋いでくれるんです。
ですから、モニターを睨みつけて、合わさなくてもいいんです。
それでは、実際にやってみましょう。
まず最初にチェックを入れた赤枠の部分のチェックを外します。

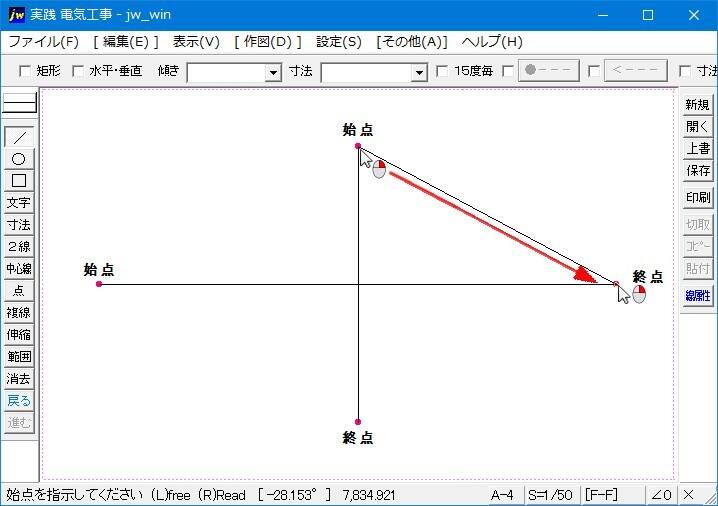

それから下の画像のように、始点近くでク リックしてください。
次に、終点近くで同じようにク リックすれば、画像のように2点がきれいに繋がります。
いかがですか、いとも簡単に2点を繋ぐことができましたね。
この機能は、電気図面のみならず、さまざまな場面で活躍してくれるJw_cadの機能ですから、是非覚えておいてください。
どうですか、少しはJw_cadが楽しくなったんじゃないでしょうか?
思うように、Jw_cadで電気図面が描けるようになったら、手書きで苦労していたことなど嘘のように思えるはずですから、がんばりましょう。
次回は、
「あっ!間違えた」
そんな時の消去の仕方をお話したいと思います。
消去の仕方をマスターしておかなくては、余分なところまで消去してしまって、折角描いた電気図面が台無し!
な〜んてことにもなりかねませんから、次回もしっかり練習してくださいね。
