地上デジタル/BS放送受信接続と必要な部材を紹介！

テレビを視聴するためには、室内での機器接続が必要なのは、みなさんご存知です。

最近はブルーレイに代表されるような、録画機器も普及してテレビとの接続も徐々に複雑になり、少し機械に疎い方には、ちょっとハードルが高くなって、
「私には、無理！」という方も少なくないんじゃないでしょうか。
そんな方のためにこちらで、接続の手順を図解でご紹介しつつ、必要なケーブル等も併せてご紹介いたしますので、
このページを参考に、ご自身で挑戦してください。

テレビ設置時必要な基本的な接続知識

どの家庭のテレビも裏側を見ると電源コードのほかにテレビに繋がっているいろんなケーブルがあって、見るだけで難しそうに思えるものです。
でもテレビを見るだけなら、そんなに難しい配線など必要ありません。

簡単な例としてこの画像をご覧ください。

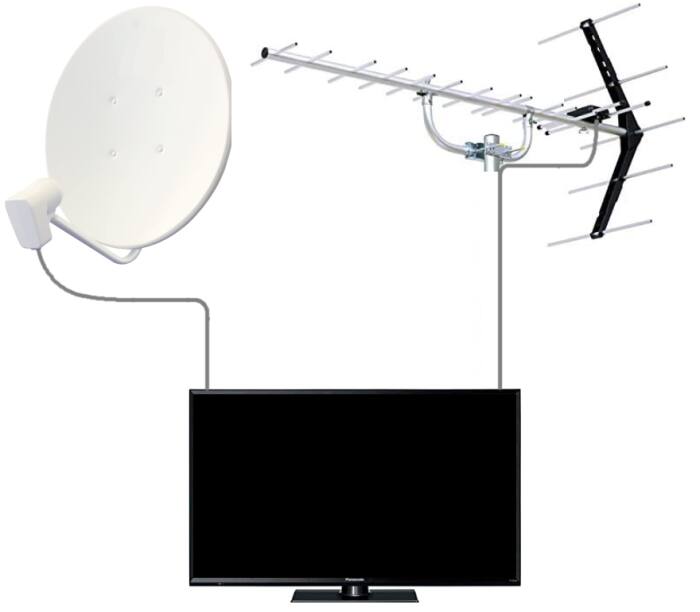

戸建住宅で、大屋根などにテレビアンテナを設置して室内テレビ1台の場合なら、アンテナから直接ケーブルをテレビに繋げば、それでテレビ電波を受信してテレビを見ることができます。

地デジ/BS/CS信号を分ける分波器本体と使い方

今どきテレビ1台なんてお宅は少ないので、各部屋にテレビ用接続端子が設けられていて、そこまでテレビの信号が来ているものです。
そこで必要となるのが分波器で、BS/CS信号と地上デジタル信号を分ける機器を取付けてからBS/CS・地デジの各テレビ端子に繋ぎます。

こうすることで、テレビケーブル1本で送られてきた双方の電波を取り分けて、テレビに供給することができるようになります。

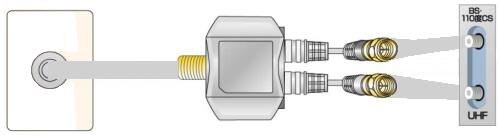

その分波器というのが、こんな感じのものです。

本体から1本出ているほうが、室内の壁にあるテレビ端子接続側で、2本出ているほうがBS/CSと地デジ用になっていますので、こちらをテレビ裏の各接続端子につないでください。

ご覧のように分波器本体から壁テレビ端子接続用ケーブルとBS/CS、地デジ端子接続用ケーブルが出ていて、分波器の中で混合されていたそれぞれのテレビ信号が取り分けられてテレビに供給されることで、家庭でテレビを快適に楽しむことができるようになります。

【図解】ブルーレイ等の録画機器接続方法

テレビを楽しむだけなら、分波器を取付けるだけでいいのですが、
やっぱり楽しみにしていたテレビ番組は、録画して観たいですから、ブルーレイ等との接続も今では不可欠だと思いますので、
ブルーレイを含めた接続方法をご紹介いたします。

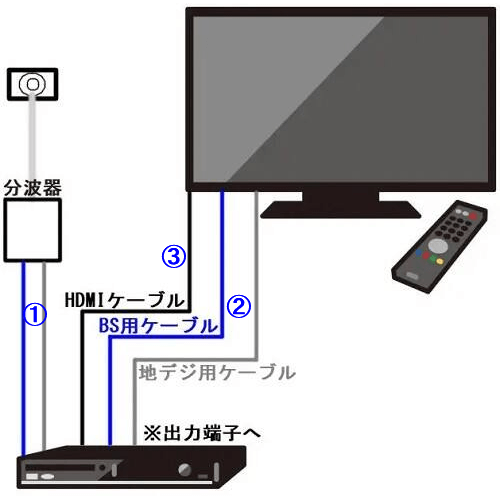

接続イメージとしては、こんな感じです。

簡単に接続の手順をご紹介いたしますので、ご覧ください。

1. 録画機器の入力端子に分波器からのBS/CS及び地デジケーブルを接続してます。
2. 録画機器に付属のケーブルを使って、録画機器のBS/CS、地デジ出力端子とテレビのBS/CS、地デジ入力端子を繋ぎます。
3. 最後にブルーレイの映像と音声をクリアにテレビに送るためのHDMIケーブルを録画機器、テレビのそれぞれの専用端子に接続します。

これで、後は双方の電源を接続して、必要な機器設定を行えば、テレビも見られますし、好きな番組を録画することができるようになります。
接続解説図と手順をご覧いただきながら、間違わないように接続してください。

ちなみに私がよく使っているHDMIケーブルがこれです。

ご覧の通り、接続端子が特殊な形状をしていますので、接続端子を間違う心配はありません。

BS/CS、地デジケーブルの接続端子は、同じ形状をしていますので、BS/CS、地デジの端子をしっかり確認して接続していただきたいのですが、テレビやブルーレイに刻印されている端子表示の多くが、『黒地に黒い刻印なので、暗いと確認しにくいので注意してください。』
仮に間違っても機器が壊れることはございませんので、ご心配なく。

もしブルーレイの付属品にテレビとの接続ケーブルが無かったら、別途ご用意ください。
通常は、下記のように両側がF接線（ネジ付き）タイプのもので接続します。

テレビやブルーレイをあまり頻繁に移動させることは無いと思いますが、掃除の時などに、ちょっと動かすことはよくあると思います。
その時、簡単に外れないようにネジでしっかり接続することで、抜け止め防止になります。
これで、簡単な地上デジタル放送とBS/CS放送の接続方法のご紹介は、終わりです。

4K、8K放送に関するお問い合わせのQ＆A

最近、4K、8K放送に関するお問い合わせも増えていますが、
中でも多いのが、テレビに関するご質問です。

まだまだ過渡期なのかもしれませんが、8Kの超高精細映像を視聴するなら、8K放送対応の最新テレビに買い替えることをおすすめします。
外付けチューナーを買って、フルHD映像を見ることを思えば、思い切って買い替える方がストレスなく美しい映像を満喫することができます。
大画面でも美しい映像が楽しめる8K放送は、今後益々番組数も増えると思いますので、そろそろテレビの買替を検討する時期ではないでしょうか。

テレビ接続のまとめ

引越しなどで、テレビの設置を行ったりするときに、
「どうするんだったっけ」
ということがないように覚えておくか、このページをブックマークして、いつでも見られるようにしていただくと便利です。
引越し屋さんにオプション料金を支払えば接続、設置までしてくれますが、簡単なことですので自分でして、そのお金で引越しで疲れた分、美味しいものでも食べて英気を養ってください。

通常、引っ越しの場合は、それまで使用していたケーブル類は、そのまま利用できますが、引っ越し先で配置を変えたりして、ケーブルが届かなくなったりすることも考えられますので、必要なケーブルを間違うことなく買い求めるためにも、事前に調べておくことをおすすめいたします。
物価高騰の煽りで、全てのものが急激に値上がりしていますし、ケーブル関連も御多分に漏れずですので、つまらない買い間違いを防ぐ意味でも、下調べが大切です。
