実践電気工事 片切(B)スイッチ結線

実践電気工事 片切(B)スイッチ結線

電気工事の中でも基本中の基本となるのが
片切スイッチ結線ですから、
こちらで、その結線方法と電気の流れを確認してください。



とは言え、電気工事士免状をお持ちのみなさんは、
こんなことは、すでにご存知だと思いますので、
スルーしていただいてもかまいません。



でも、これから電気工事士を目指されるみなさんや、
もう一度基礎から勉強したいとゆうような方は、
しっかりとご覧ください。



写真や解説図などを、沢山使って、
視覚的に見られるようにしてありますので、
ありきたりな、解説書と違って、楽しんで見ていただけると思います。

片切スイッチの結線方法



片切スイッチは、電気工事士や電材店では、
「Bスイッチ」 と呼ばれています。
ですから、注文時などには、
「Bのほたる」 とか 「Bのパイロット」 などと注文します。



あっ!   こんなつまらないことを書いている場合じゃなかったですね(汗



まずは、片切スイッチの単線図をご覧ください。

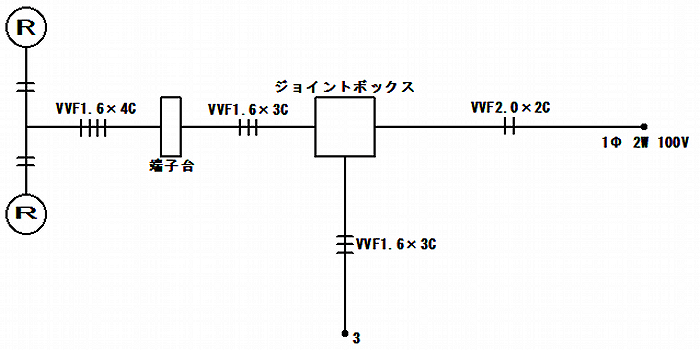

片切スイッチの結線図(1



電気工事士の試験問題や、配線系統図などは、このように単線図で描かれています。
ですから、この単線図を読み解く力が無ければ、
電気工事を進めることは、できませんし、
仮に電気工事を進めたとしても、間違った配線となってしまう可能性が高いですから、
最終的に、お客様が希望される操作が行えないとゆうことになってしまい、
手直しの対象となってしまいます。
ですから、スイッチ結線においては、複線図などを描くようにして確認してください。

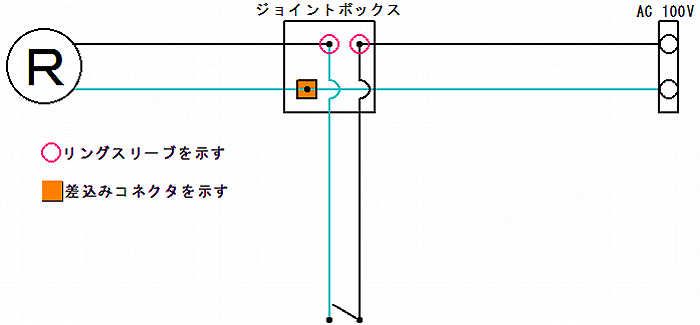

片切スイッチの結線図(2

複線図から読み解く結線の手順
  1. 100V電源の非接地側(黒)電線と片切スイッチからの黒電線を接続する。
  2. 100V電源の接地側(白)電線を負荷(R)の白電線と接続する。
  3. 片切スイッチの白電線と負荷の黒電線を接続し、結線を完成させる。
ボックス内片切スイッチ接続図

片切スイッチの結線図(4

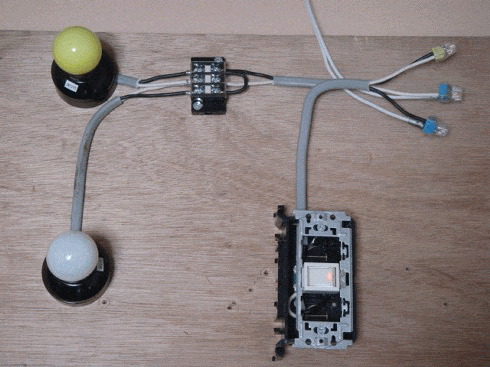

こうして完成した片切スイッチの点滅状態が下のGIF写真アニメになります。



片切スイッチの結線図(3



片切スイッチには、ほたるスイッチを使用していますので、
スイッチの操作状態も確認していただけると思います。



片切スイッチ結線は、全てのスイッチの基本となる結線ですから、
電気に携わる方、全てが習得しなくてはならない大切な結線ですし、
電気工事の現場で、最も多く用いられる結線ですから、
好むと好まざるとに関わらず、必ず覚えるようにしてください。
